110kV变电站新建项目高压试验设备变频谐振试验方法

　变频谐振耐压试验应是交流耐压试验，于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大，且大电流的工作电源在现场不易取得。采用串、并联谐振交流耐压试验设备，其输入电源的容量能显著降低，重量减轻，便于使用和运输。

　　对于试验频率范围，国内外有四种中试控股看法：第一类是宽频范围(30-300HZ)；第二类是工频范围；第三类是接近工频；第四类是超低频。

　　根据国际大电GIGRE的研究，中试控股得出频率 30-300HZ范围内，交联聚乙烯电缆内部几种典型绝缘缺陷的击穿特性没有明显的差别，是可信的，得到了普遍的采用，这种交流电压可以重现与运行工况下相同的电场，并已证明是最有效的方法，如电网电力设备预防试验规程就推30-300HZ的谐振耐压试验。

　　串联谐振耐压试验室用电抗器的电感与被试品电容实现串联谐振，这已经成为高电压试验的新的方向和潮流，在国内外得到了广泛的应用。

　　串联谐振有调感式和调频式两种：调感式采用可调节铁心气息的电抗器，通过调节电感量，使回路处于工频谐振状态，其缺点是噪音大，机械结构复杂，设备笨重，搬运困难。

　　调频式采用固定电感电抗器，通过调节励磁电源的频率使其与试验回路的固有频率相同，串、并联回路达到谐振状态，从而在试品上产生高电压或相对的大电流，达到试验对试品耐压试验的目的，其特点是试验设备体积小，重量轻，品质因素高，使用方便。

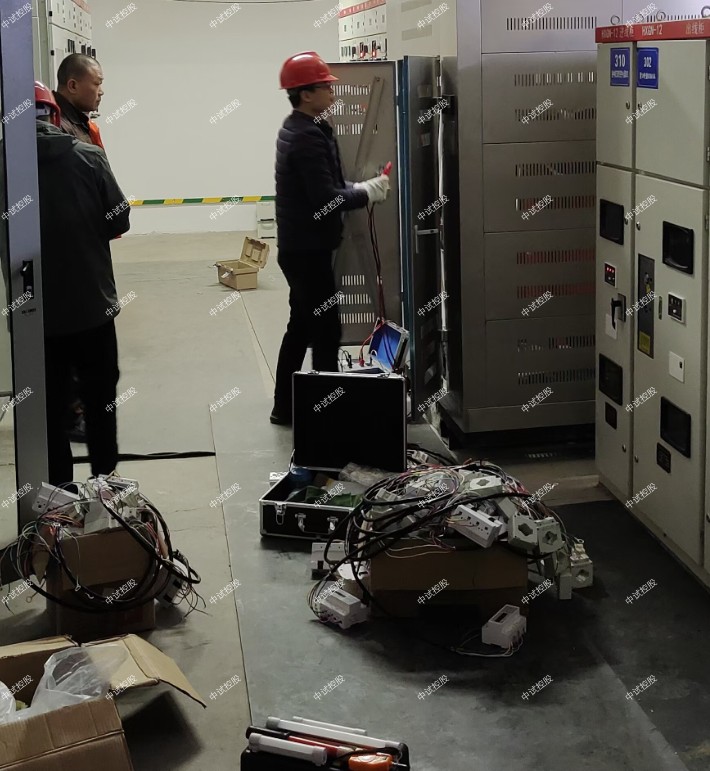

　　我们曾带着ZSBP变频串联谐振耐压试验成套装置对35KV五星线2.3公里电缆做试验。当时用直流耐压试验时，泄漏电流较大，不能很明确的对电缆薄弱击穿等，对试验结果很难下结论，当换做谐振耐压试验时，互感器测试仪，B、C两相升压到5000V时立即放电至2000V，通过我们沿路对电缆巡查时，发现2#中间接头有放电的声音。实践证明变频耐压谐振能让我们更有效的发现问题的薄弱点。

110kV变电站新建项目高压试验设备直流电阻快速测试仪的应用及特点

　　直流电阻快速测试仪是一种常用的检测仪器，可以通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。下面简单给介绍直流电阻快速测试仪的应用及特点：

　　直流电阻快速测试仪的应用

　　直流电阻快速测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本中试控股仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，互感器测试仪，便于现场及野外测试。

　　直流电阻快速测试仪的性能特点

　　测试速度快：本中试控股仪器最大输出充电电流可达2A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍。

　　准确度高：本中试控股仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。

　　110kV变电站新建项目高压试验设备测量范围广：电阻测量范围为1μΩ——2KΩ，量程广。

　　交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便。
