10KV变电站二次设备的调试和检修仪器

时间：2021-03-17

10KV变电站二次设备的调试和检修仪器

注意事项和结果分析

1.直流法确定jixing时，试验过程应反复操作数次，以免发生因表针摆动快而作出错误的结论。

2.在测量组别时，对于变压比大的电力变压器应选较高的电压和小量程的直流毫伏表，微安表或万用表；对变压比小的选用较低的电压和较大量程的毫伏表，微安表或万用表。

3.电力变压器的变压比应该在每一个分接下进行测量，当不只一个线圈带有分接时，可以轮流在各个线圈所有分接位置下测定，而其相对的带分接线圈则应接在额定分接上。

4.带有载调压装置的，必须采用电动操动装置变换分接。

5.整个测量过程要特别注意电力变压器A和a不能对调，否则高压将会进入桥体。

6.当逐渐增加试验电压时，电压表迅速上升至满度时应关掉电源进行检查。

7.对所测得的结果，各相应分接的电压比顺序应与铭牌相同；额定分接电压比允许偏差为，其他分接的偏差应在电力变压器阻抗值的以内，但不能超过。

ZS系列10KV变电站二次设备的调试和检修仪器

一、ZS高压发生设备
1、直流高压发生器
2、工频耐压试验装置
3、变频串联谐振试验成套装置
二、ZS电气测量仪器
1、回路电阻测试仪
2、三相继电保护测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、变压器直流电阻测试仪
6、变压器变比测试仪
7、断路器动特性测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

1.直流法确定电力变压器的jixing

测量电力变压器绕组jixing的方法有直流法和交流法。

直流法：用一节干电池接在电力变压器的高压端子上，在电力变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。

2.直流法确定电力变压器的组别；

3.用全自动变比组别测试仪测量变压比。

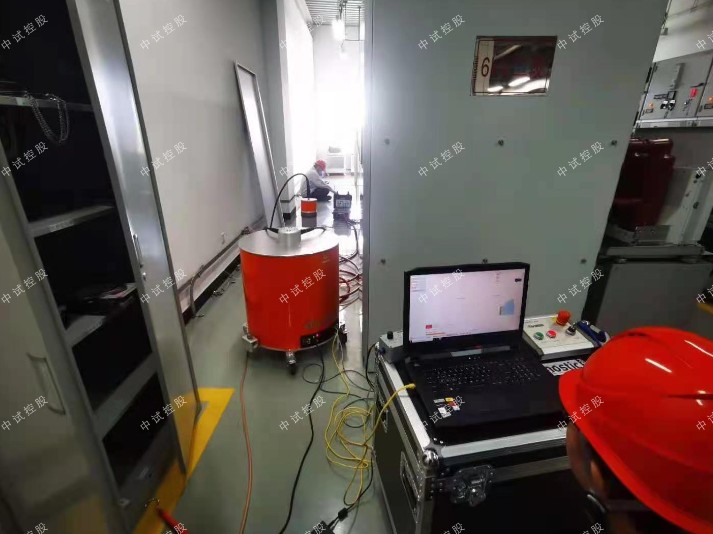

变频串联谐振试验方法的分析

10KV变电站二次设备的调试和检修仪器变频谐振耐压试验应是交流耐压试验，于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大，且大电流的工作电源在现场不易取得。采用串、并联谐振交流耐压试验设备，其输入电源的容量能显著降低，重量减轻，便于使用和运输。电容电流测试仪直接从PT的二次侧测量配电网的电容电流，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

串联谐振耐压试验室用电抗器的电感与被试品电容实现串联谐振，这已经成为高电压试验的新的方向，在国内外得到了广泛的应用。

串联谐振有调感式和调频式两种：调感式采用可调节电抗器，通过调节电感量，使回路处于工频谐振状态，其缺点是噪音大，机械结构复杂，设备笨重，搬运困难。

调频式采用固定电感电抗器，通过调节励磁电源的频率使其与试验回路的固有频率相同，串、并联回路达到谐振状态，从而在试品上产生高电压或相对的大电流，达到试验对试品耐压试验的目的，其特点是试验设备体积小，重量轻，品质因素高，使用方便。我们已经完成的串联谐振试验中，变频串联谐振设备显示出了抗干扰能力，中试控股彻底消除了由工频感应、零序电流和杂散信号的干扰给测量带来的误差。
