检测变压器绝缘电阻的方法

   变压器绝缘电阻显示不正常的原因分析：

       1、当绝缘电阻为零时，可能是绕组之间或绕组与外壳有击穿现象，应解体检查绕组及绝缘。

       2、绝缘电阻较前一次测量值（经温度换算）低30%~40%，可能是绕组受潮。为此，可进一步用兆欧表测量吸收比R60/R15（施压后15s和60s的电阻R15和R60）。一般来说，对于60kV及以下的绕组，其吸收比R60/R15应≥1.2，110kV及以上的绕组，应≥1.3。否则可认为绕组，应进行干燥处理。
       3绕组间及每相间的绝缘电阻不等。可能是管损坏。此时，中试控股应拆除管与绕组间的引线，单独测量绕组对油箱或管对箱盖的绝缘电阻。

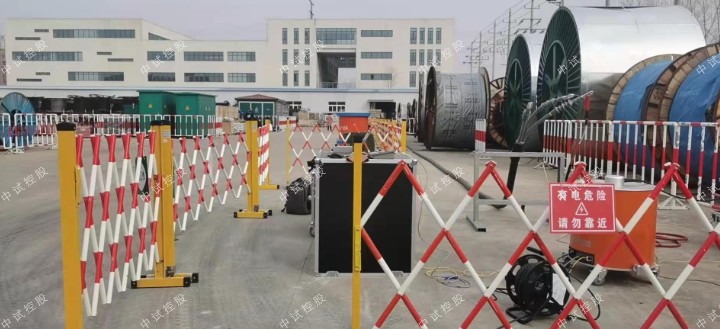

     10KV电力运维工程试验设备变压器绝缘电阻下降或损坏的原因分析：
       1、变压器长期过载运行，绕组受高温作用而被，甚至绝缘造成间或层间短路。

       2、线路发生短路保护失灵，导致变压器长时间承受大电流冲，使绕组受到很大的电磁力而发生位移或变形，同时温度很快升高，导致绝缘损坏。

       3、变压器或绝缘油含水分，或修理绕组时，绝缘漆没有浸等，均会引起绝缘下降，甚至造成间短路。

       4、绕组接头和分接开关接触不良。

       5、变压器遭受雷，而防雷装置不当或失败，使绕组经受强大电流冲ji。

ZS系列10KV
一、ZS高压发生设备
1、直流高压发生器
2、工频耐压试验装置
3、变频串联谐振试验成套装置
二、ZS电气测量仪器
1、回路电阻测试仪
2、三相继电保护测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、变压器直流电阻测试仪
6、变压器变比测试仪
7、断路器动特性测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

    变压器绝缘电阻的测试方法如下：
       1、测量额定电压为1kV以上的绕组用2500V兆欧表，1kV以下者用1000V或2500V兆欧表。

       2、测量之前，需要将变压器管清洁干净，以免引起xielou电流，影响测量结果的准确性。

       3、测量时非被测绕组一定要做接地处理。先将变压器的外壳和高压绕组接地，测量低压绕组；再将变压器的外壳和低压绕组接地，测量高压绕组。

       4、绝缘电阻应以变压器绕组浸于油中时所得的数值为准(指油浸式变压器)，变压器注油后应静放5—6h再进行测量。把测量结果与投入运行前的数值作比较，如果下降显著(低于70％)，则应进行试验，做出全面分析。

      5、测量时如用手摇式兆欧表，应以120r／min速度转动手柄，使指针逐渐上升，直至指针指示稳定后再记录读数。

   在测量过程中需要注意一下几个注意事项，具体如下：
      1、测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5度。据水电部电力科学研究院统计，环境温度低于5度时，测量结果会受到很大程度的影响。

      2、测量时，环境湿度不宜大于75％，因为湿度对表面xielou电流的影响较大，使绝缘电阻降低。

      3、每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，第二次测量时，会有绝缘电阻增大的假象出现。
       在测量变压器的绝缘过程中，要根据相关的操作规程，按照正确的操作步骤来进行测量，试验中注意相关的操作事项，将要测量的项目一步步落实到位，试验之后做好数据的记录和分析。

   绝缘油介质损耗测试仪的质量方法如下：

1、绝缘导线
       先判断仪器高压导线是否能拖地，是否采用专用高压插座（关系到高压引线与仪器结合部是否带电）。然后将导线拖地测试，在导线旁放置一些碎泡沫，观察是否有高压电声，导线旁的泡沫和灰尘是否跳动。

      2、输出容量
        找一个30000pF-40000pF的电容器（耐压必须满足要求），将仪器输出电压设置为10KV，然后测试，仪器不应出现异常现象，电容容量测试值应准确。

      3、10KV电力运维工程试验设备测试精度
       用户用标准电容就可检测精度，如果条件不具备，中试控股可通过仪器重复性、正反接一致性等多个侧面来判断。

      4、重复性试验
       用管或其他小容量试品，不接地采用正接法试验，多次试验数据偏差不应大于0.001（0.10%）。

      5、正、反接一致性试验
       将上述试品一端接地，反接法与正接法的测试数据偏差不应大于0.001（0.10%）。

      6、抗干扰试验
        将上述试品带入有强烈干扰的现场，使用不加干扰和加抗干扰功能试验，观察其变化。
