YD（JZ）20kVA/100kV油浸式试验变压器

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般耐压装置来进行交流耐压试验。

高压试验变压器及电力设备预防试验是指对已投入运行的设备按规定的试验条件（如规定的试验设备、环境条件、试验方法和试验电压等）、试验项目、试验周期所进行的定期检查或试验，以发现运行中电力设备的隐患、预防发生事故或电力设备损坏。它是判断电力设备能否继续安全运行的重要措施。

。

 YD（JZ）20kVA/100kV油浸式试验变压器技术参数：
高压试验变压器参数：
容量：25KVA
输入电压：AC400V  50Hz
输入电流：62.5A
输出电压：AC150KV
输出电流：AC166.6mA
控制台主要参数：
容量:25KVA
输入电压:AC380V 50Hz
输入电流:65.7A
输出电压:0～430V
输出电流:0～62.5A

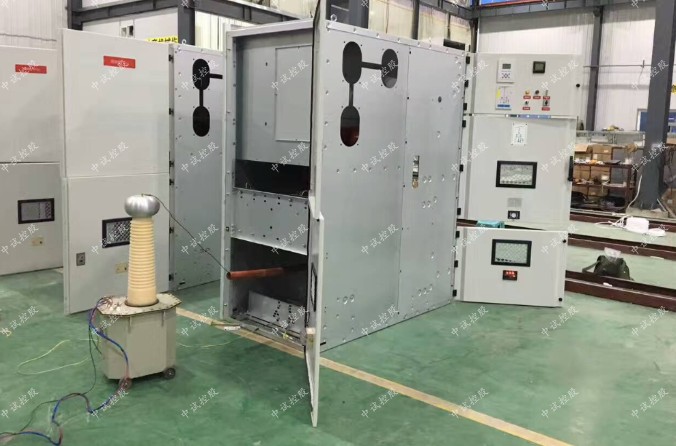

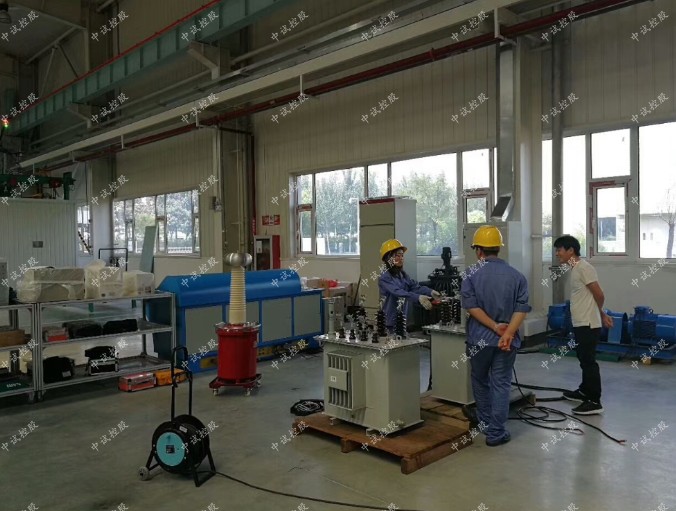

YD（JZ）20kVA/100kV油浸式试验变压器交流耐压试验
    它除能发现设备绝缘受潮、劣化外，对发现绝缘的某些局部缺陷具有特殊的作用。直流耐压试验能够发现某些交流耐压试验所不能发现的缺陷，交流与直流耐压试验这两种试验不能互相代替，必须同时应用于预防试验中，特别是电机、电缆等更应当做直流耐压试验。

电气设备设计时采用的绝缘水平。
设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。
被试品是否被穿可按下述各种情况进行判断：
     根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品ji穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时，虽然被试品ji穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
