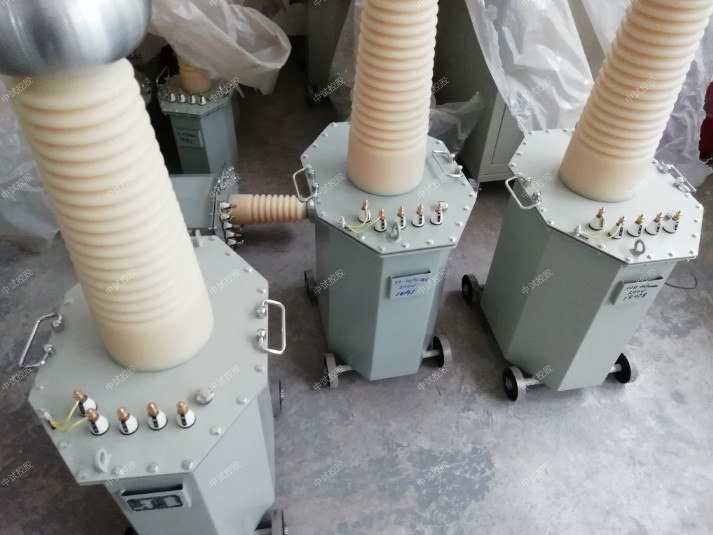

YD（JZ）50kVA/100kV油浸式试验变压器

过压保护整定旋钮未置于zui大处，请顺时针旋转到zui大处，关闭电源，重新启动。
试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，这属正常，请排除试品故障后重新启动。
试品故障排除后，故障显示灯依然亮，加不上高压。电源开关兼故障保护重置开关，中试控股请关闭电源，重新启动，即可升压。
如发现电压表数字波动过大时，请检查连接电缆线两头航空插头7脚屏蔽结头是否脱焊断开，如断开请焊接好。

高压试验变压器使用必须要掌握的知识

1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的高压尾端以及测量绕组的一端必须可靠接地。

2、中试控股做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3、YD（JZ）50kVA/100kV油浸式试验变压器接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4、从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法;慢速升压法，即60s逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

技术参数：
高压试验变压器参数：
容量：25KVA
输入电压：AC400V  50Hz
输入电流：62.5A
输出电压：AC150KV
输出电流：AC166.6mA

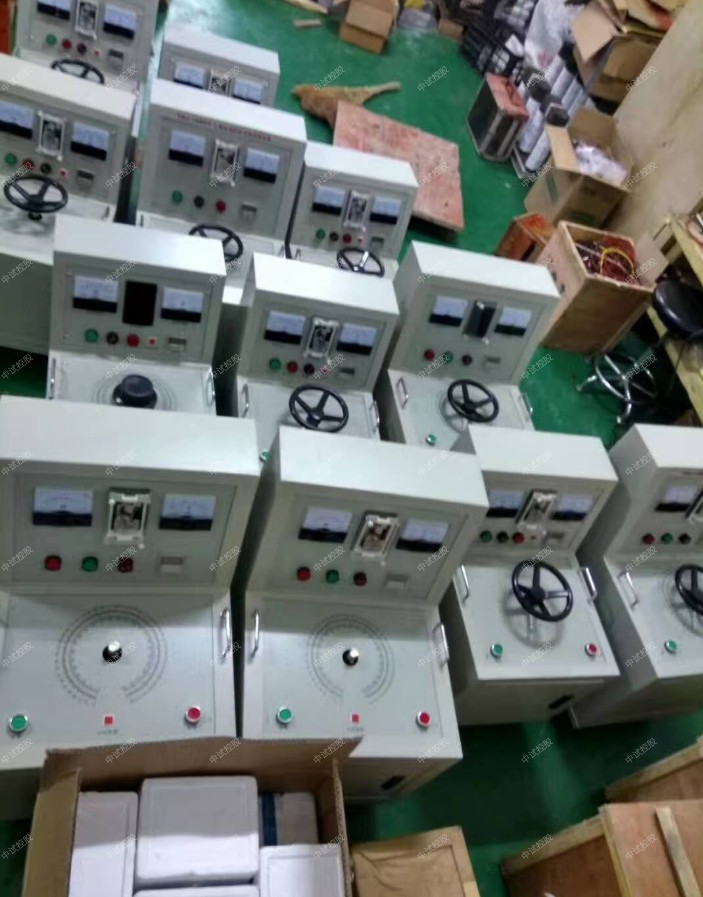

控制台主要参数：
容量:25KVA
输入电压:AC380V 50Hz
输入电流:65.7A
输出电压:0～430V
YD（JZ）50kVA/100kV油浸式试验变压器输出电流:0～62.5A6、本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。

7、使用本产品做高压试验时，出熟悉说明书外，还必须严格执行国家有关标准和操作规程。可参照中试控股GB311-83《高压输变设备的绝缘配合，高压试验技术》;《电气设备预防性试验规程》等。
