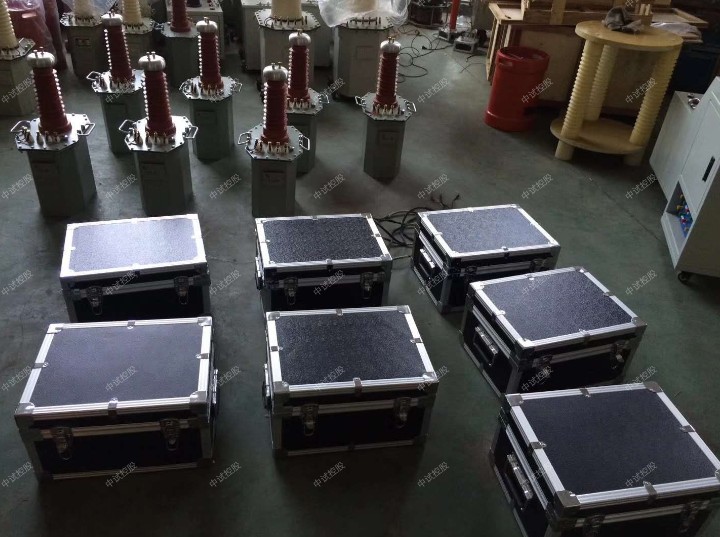

YD（JZ）20kVA/150kV油浸式试验变压器

高压试验变压器分类
1)从结构上分，有铁壳式与绝缘外壳式试验变压器。
2)从电源频率上分，有工频、倍频、中频及高频几种频率级试验变压器。
3)按电压等级可分为低压、高压及超高压试验变压器。
4)按使用形式可分为轻型移动式及固定式；又有单台使用及两台或多台串级使用试验变压器等。
试验变压器（高压试验变压器价格）一般为单相、户内装置，中试控股均为油浸自冷式结构。因为它的工作电压高，所以其绕组绝缘层较厚，而且高压绕组一端接地。
试验变压器（高压试验变压器价格）的具体结构型式，一般有单套管式、双套管式及绝缘筒式三种。

技术参数：
高压试验变压器参数：
容量：25KVA
输入电压：AC400V  50Hz
输入电流：62.5A
输出电压：AC150KV
输出电流：AC166.6mA
控制台主要参数：
容量:25KVA
输入电压:AC380V 50Hz
输入电流:65.7A
输出电压:0～430V
输出电流:0～62.5A

电力高压试验变压器的工作原理
      电力高压试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
工作原理
      1、交流、交直流试验变压器： 将工频电源输入操作箱（或操作台），中试控股经自耦调压器调节电压输入*试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，电力高压试验变压器其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

2、带抽头试验变压器： 为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图

3、串级试验变压器： 为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压：P1=2P2=3P3，U（总）=1U+2U+3U。

YD（JZ）20kVA/150kV油浸式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

YD（JZ）20kVA/150kV油浸式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的工艺，产品的技术能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.

YD（JZ）20kVA/150kV油浸式试验变压器 -结构

1. 产品其设计构思，材质及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。
2. Y产品采用中试控股冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
3. 产品与普通产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换是工频高压交流输出还是高压直流输出。
4. YD（JZ）20kVA/150kV油浸式试验变压器与普通产品的不同在于tao管内结构。
