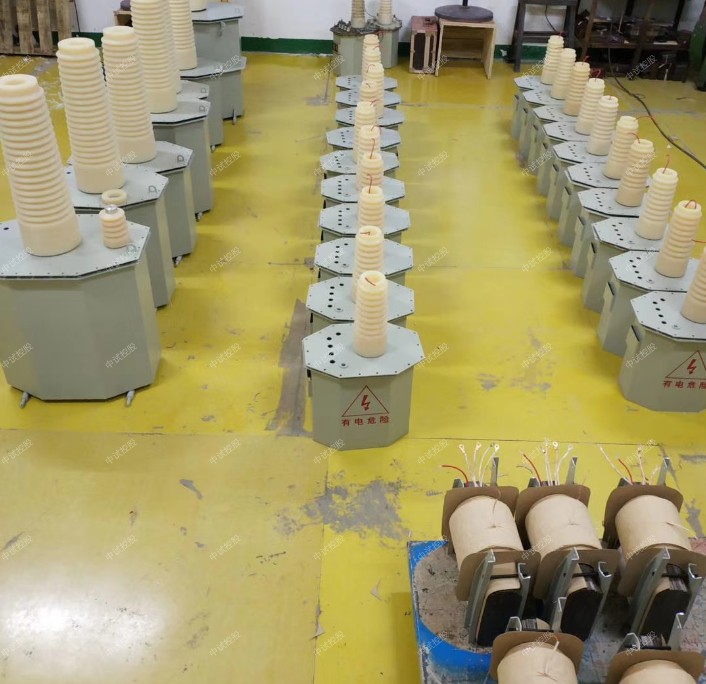

YD（JZ）30kVA/150kV油浸式试验变压器

      高电压试验变压器是电机、变压器、电器产品修造中不可少的一种耐压试验用电气设备。试验变压特点器主要用于电气产品的工频耐压试验、局部放电测量、绝缘介质的热稳定试验等；对中、高频电气设备还可采用特殊频率的试验变压器进行耐压试验及有关电气参数的测量。

      高电压试验变压器一、二次绕组具有很大的电压比，一次电压为0.4kV、3kV、6kV、10kV不等，二次电压可制成100～2000kV或更高，容量可为3～9000kVA。对电力设备现场试验，一般用轻型试验变压器；对6kV、10kV级变压器等电力设备的耐压试验用50kV级升压试验变压器；对35kV以上电压等级的高压、超高压变压器等电力设备的耐压试验用大于被试设备一次额定电压5倍以上的超高压试验变压器，如500kV、700kV、800kV级和一定容量级的升压试验变压器。
     YD（JZ）30kVA/150kV油浸式试验变压器 高电压试验变压器和电力变压器的原理相同，所不同的是试验变压器的工作电压高、使用时间短、温升小，一般设有散热器。另外，试验变压器的负载较小，且多为电容性负载。试验变压器的容量比电力变压器的容量相对的要小。

技术参数：
高压试验变压器参数：
容量：25KVA
输入电压：AC400V  50Hz
输入电流：62.5A
输出电压：AC150KV
输出电流：AC166.6mA
控制台主要参数：
容量:25KVA
输入电压:AC380V 50Hz
输入电流:65.7A
输出电压:0～430V
输出电流:0～62.5A

YD（JZ）30kVA/150kV油浸式试验变压器进行工频耐压试验或者XIELOU试验时，中试控股需要工频耐压试验装置，工频耐压试验装置包括试验变压器和操作台，那么试验变压器如何选容量？

1、标称试验变压器容量Pn的确定公式Pn=kVn2ωCt×10-9

式中：Pn标称试验变压器容量（kVA）

Vn试验变压器的额定输出高压的有效值（kV）

K安全系数。K≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。

Ct被试品的电容量（pF）

ω角频率，ω=2πf，f——试验电源的频率
