YD（JZ）200kVA/300kV油浸式试验变压器

工频耐压试验装置，即工频交流耐压试验对某些被试品，如变压器、电磁式电压互感器等，采用从二次侧加压而使一次侧得到高压的试验方法来检查被试品的绝缘。YD（JZ）200kVA/300kV油浸式试验变压器而通常的工频耐压试验只是考验了主绝缘，却没有考验纵绝缘，因此要做感应耐压试验，可查看中试控股感应耐压试验装置的相关介绍。

冲击电压发生器，冲击电压试验主要用于考验被试品在过电压下的绝缘承受能力。中试控股串联谐振试验装置是利用串联谐振原理产生交流高电压，是用于对电力电缆，电力变压器、组合电器等容量较大的电气设备进行耐压的试验装置，如果采用传统的工频耐压试验方式，存在试验变压器体积大、工作电源大电流现场获取难等问题，因此，一般情况下都会采用串联谐振交流耐压设备进行试验。

变频串联谐振试验装置，由20~300Hz变频电源，电抗器，激励变压器，补偿电容和电容分压器组成，串联谐振电源是利用谐振电抗器和被测试品电容之间的调频，产生谐振从而产生大的电流和电压。绝缘的穿电压值不仅与试验电压的幅值有关，还与加压的持续时间有关，其穿电压随加压时间的增加而逐渐下降，对于各设备的绝缘材料能承受的过电压倍数，相关规程对此也有相关标准。

交流耐压试验是电力设备绝缘强度最有效和最直接的方法，是预防试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段，主要用到设备是工频耐压试验装置。

介绍

电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其形成缺陷。交流耐压试验是电力设备绝缘强度最有效和最直接的方法，是预防试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段

产品分析

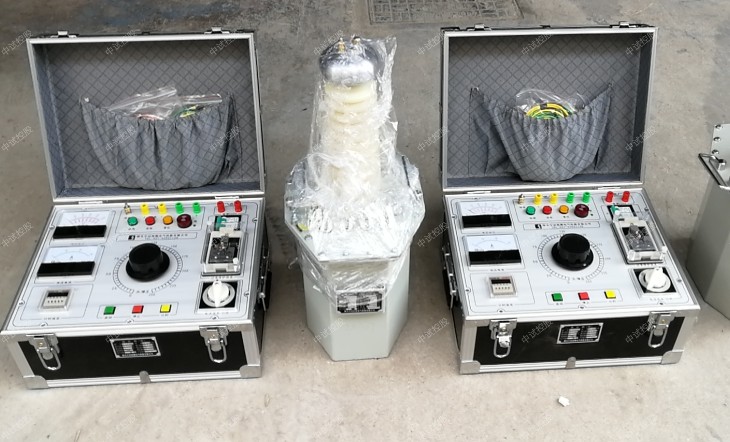

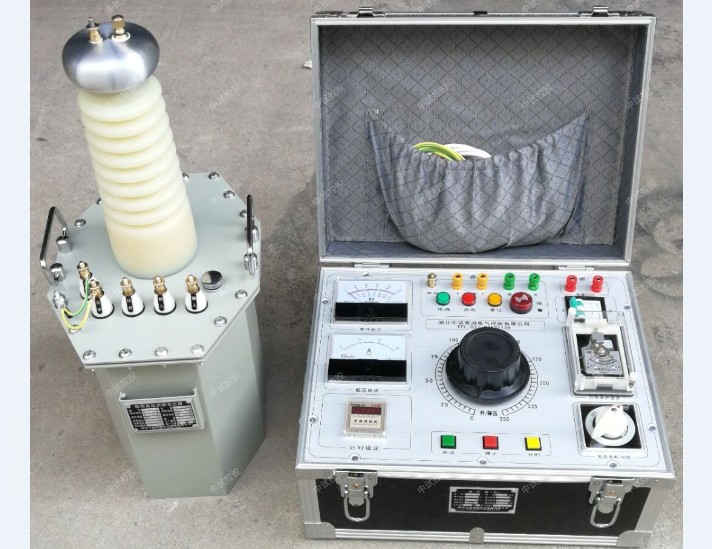

YD（JZ）200kVA/300kV油浸式试验变压器在工频条件下，由于被试品电容量较大，或者试验电压要求较高，中试控股对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置（交流耐压试验变压器）往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活较差。相比，变频串联谐振试验装置（体积与重量约为传统油式试验变压器的1/2～1/3）由变频电源、励磁变压器、电抗器、分压器组成.特点：体积小，重量轻，结构复杂，成本高，接线繁多等。便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成）体积小，重量轻;，结构简单、可靠；可方便在现场恶劣环境下使用。

因此，新版国标《电气设备交接试验标准》(GB50150-2006）及国内外有关部门广泛采用交流耐压取代传统的直流耐压。交流耐压试验主要用于以下方面：

1、6kV-500kV高压交联电缆 的交流耐压试验

2、发电机 的交流耐压试验

3、GIS和SF6开关 的交流耐压试验

4、6kV-500kV变压器 的工频耐压试验

5、其它电力高压设备如母线，互感器的交流耐压试验。
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100-300mA时，可取0.5-1Ω/V（试验电压）；高压侧额定输出电流为1A以上时，可取1Ω/V（试验电压）。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）。

        球间隙及保护电阻：中试控股当电压超过球间隙整定值时（一般取试验电压的110%-120%），球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V（试验电压）选取。

        在工频耐压试验中，低电压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏抗上必然存在着压降或荣升，使试品上的电压高于试验变压器的输出电压，也就是所有容升现象。感应耐压试验时，试验变压器的漏抗是必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压。
