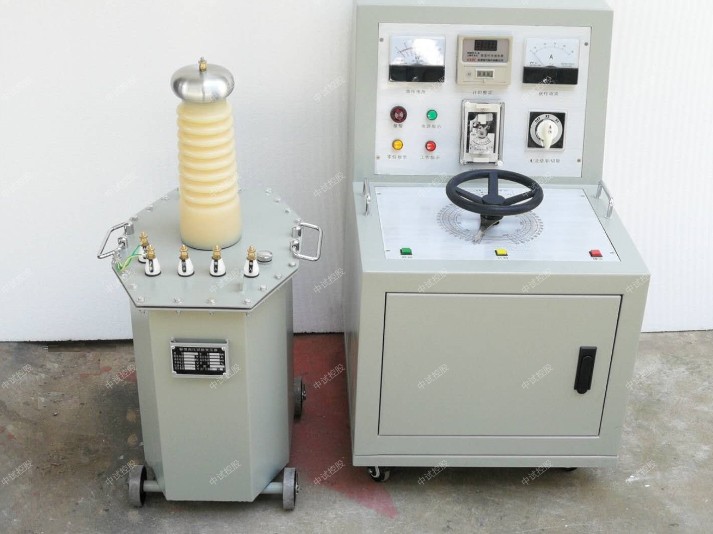

300kVA/300kV油浸式试验变压器

交直流试验变压器原理

 交直流试验变压器系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
 1、交流、交直流试验变压器：
将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。中试控股根据电磁感应原理，在次级（高压）绕组可获得工频高压。。此工频高压经高压整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。
3、串级试验变压器：
为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。
 中试控股交直流试验变压器具有重量轻、体积小、移动方便、性能优越等特点。
技术参数
1.>额定容量：1～300KVA

2. >单台额定输出电压：

3. （AC） 50、100、150、200、300KV

4. （DC） 70、140、210、280KV

5. >额定输入电压：200V、400V

6. >变比：3000/1

7. >变比误差：≤±1.5%

8. >阻抗电压：<10%

300kVA/300kV油浸式试验变压器中试验变压器有何作用

工频耐压试验是变压器试验的关键项目，是考核主绝缘抗电强度的基本措施。对变压器绕组连同套管一起进行超过额定电压一定倍数的工频交流试验电压，持续时间lmin的交流耐压试验。其目的是用比运行情况更为严酷的条件下检验变压器绕组的绝缘水平。
交流耐压试验属于破坏性试验，因此，必须在其他绝缘试验都hege的基础上进行，以免造成不必要的绝缘穿与损坏事故。

变压器绕组绝缘经过交流耐压试验hege后，就可以投入运行。
工频耐压试验装置是由试验变压器和耐压试验操作台组成，可用于变压器耐压测试，电缆耐压试验等各种电气设备的耐压绝缘试验。中试控股工频耐压试验装置是根据电力行业标准设计的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工部中试控股门、电力运行部门、科研单位和高等院校。

在电力电气设备绝缘耐压试验中，交流耐压试验是比较常用的一种耐压试验方法，因为我们主要使用的就是交流电气设备。交流耐压试验会使原来存在的绝缘缺陷更明显，中试控股使绝缘强度进一步降低，交流耐压试验属于破坏性试验，因此必须正确的选试验电压和耐压时间。下面，我们通过工频耐压试验装置和变频串联谐振试验装置，以及电压发生器来了解一下交流耐压试验。
