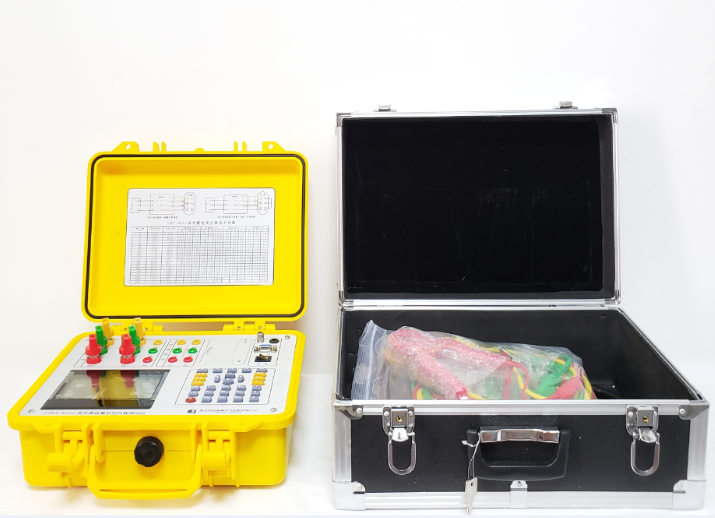

10KV变压器容量实际试验仪

变压器容量特性测试仪是完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

     变压器容量特性测试仪测量误差的影响因素主要有联接组别、环境温度、阻抗电压、分接开关、短路连接线，那么知道这些产生误差的原因后，我们中试控股应该如何有效避免它呢？
1、联接组别。不同的连接组别，对应着不同的负载损耗温度校正公式。输入不正确的连接组别，必然导致测量结果的错误。在变压器不可信或者情况下，中试控股可通过接组别判定试验，确定变压器的连接组别。2、环境温度。根据变压器容量测试仪的原理可知，容量计算的一个重要参数就是短路阻抗值。国家标准要求变压器的短路试验应在环境温度为75℃进行，而现场往往不具备这个温度条件。这就需要将在自然温度下所测结果校正到75℃，因此当前温度通过影响校正短路阻抗值而影响到容量的判定。
虽然温度上的小偏差，对测试结果影响不大。但在现场进行变压器容量测试时，仍应利用红外线温度测试仪，准确测量变压器的环境温度，确保测量数据的准确可靠。

3、阻抗电压。工作中我们接触比较多的是JB64、SJ73、S7、S9S11、S13等标准变压器，其阻抗电压比较常见，一般为4、4.5％，在容量测试的参数输入步骤中，可只输入变压器类型而越过阻抗电压一项，变压器容量测试仪可为其自动指定一阻抗电压值。
而对于电炉变和整流变等非标准变压器，阻抗电压值不在上述范围，在参数设定时除对“变压器类型”一项选择“非标准变压器”外，还必须输入变压器的阻抗电压值才能测出变压器的实际容量，而变压器的阻抗电压值需要依靠变压器的型号进行查找。

4、分接开关。变压器处于不同的分接位置，对应着不同的直流电阻值和阻抗电压值。虽然变压器容量测试仪不要求变压器分接开关在额定位置的条件下进行测量，但在输入参数时应保证输入值与实际档位一致。

5、短路连接线。10KV变压器容量实际试验仪是在短路条件下进行的试验，当低压侧额定电流较大时，短路连连线实际上是低压绕组的延伸，连接线截面过小，短路连接线中的损耗就会很大。短路连连线截面的大小和连接的牢靠程度，直接影响测量结果。
在变压器容量t特性测试试验中，短路连连线要有足够大的截面，并且连接可靠。

7、 重量：3kg
