变压器容量实际试验仪10KV

时间：2021-03-05

变压器容量实际试验仪

1．变压器容量及特性测试仪能测量变压器的容量和短路损耗及空载损耗，其测试结果完全符合GB1094．1-2003《电力变压器》和GB/T6451《三相油浸式电力变压器技术数和要求》有关变压器试验标准的规定。
2．变压器容量及特性测试仪本身可产生三相精密测试交流电源，输出三相标准正弦波信号，小于0.2%，内置能充电电池，在进行变压器容量和短路损耗的试验时不需要外接任何电源以及调压器或升流器等辅助设备，一次充满可连续测试500台以上变压器。
变压器容量测试仪的原理：
在发电机中，变压器容量实际试验仪不管是线圈运动通过磁场或磁场运动通过固定线圈，中试控股均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

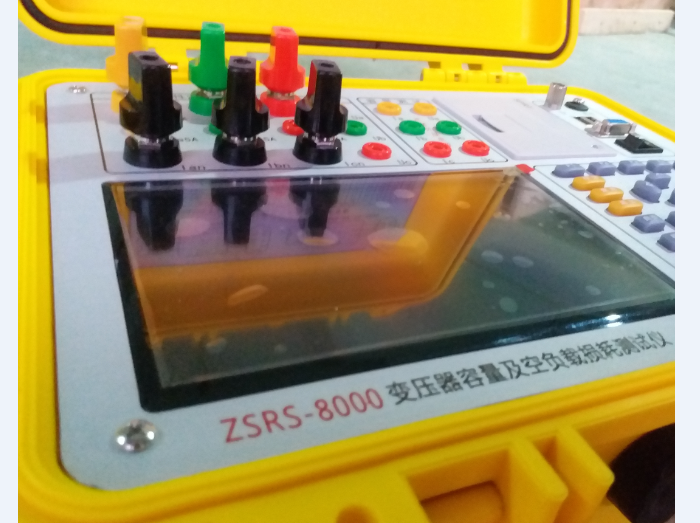

ZSRS-8000变压器容量空负载损耗测试仪容量测量范围：20kVA~100000kVA。
电池剩余电量百分数指示功能。
大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好。
可随时将测试的数据通过微型打印机将结果打印出来。
中试控股测试结果存储功能，可存储200组容量测试数据。
技术指标
1、输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、准确度
电压：±0.2%
电流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作温度：－10℃~ +40℃
4、 变压器容量实际试验仪充电电源：交流160V~260V
5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、主机体积：32cm×24cm×13cm
7、重量：3kg
结构外观
仪器由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

对变压器容量的选择应考虑哪些因素？

变压器容量的选，应通过负荷计算，中试控股求出变压器低压侧的总计，算负荷，并计及无功补偿容量、最大负荷同时系数（需要系数计算时用）、线路及变压器损耗等，即计算出变压器一次侧的计．算负荷，选择偏大一级至若干级额定容量的变压器。具体应考虑下列几条基本原则：
(1)近期发展需要。用电负荷无特殊要求的，可设1台变压器的变电站，按计算容量加大15%-25%来确定变压器容量。
(2)如果变电站中只有单台变压器，则低压侧为0.4kv的容量不宜大于1000kVA，如用电设备容量较大时负荷很集中，并且运行合理，也可选用较大容量的变压器。
(3)确定变压器容量时，应充分考虑到变压器的经济运行，对昼夜或季节性负荷波动较大的用电单位（如照明专用变压器、影剧院等），经过技术经济比较后，可采用大小容量不等分别运行的变压器。外接电源变压器损耗测量部分
1．变压器容量实际试验仪基本概念
空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验：将变压器低压大电流侧人工短接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，中试控股使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
