10KV变压器容量特性测试装置
注意事项
使用仪器时请按本接线和操作。

接地端子应就近可靠接地。

 测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。

中试控股测试菜单项选择和实际测试项目及接线要一致。

电流回路用粗线连接，电压回路用细线连接。

试验加压时，注意监测电压、电流不要超过中试控股仪器额定值，以免损坏仪器。

10KV变压器容量特性测试装置测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。

 单相测量时必须用A相测量。

为安全起见，测试完成后应储存数据，然后断开三相测试电源，再翻看测试结果数据或从存储器中仔细查看各项数据。

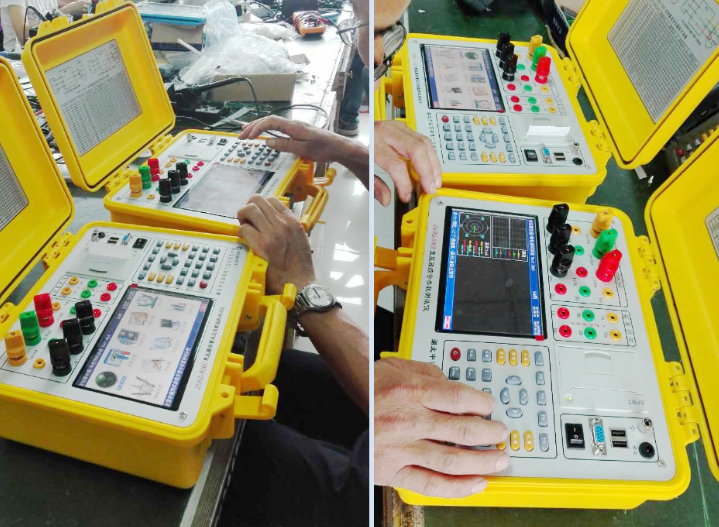

由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

测试方法
根据不同的测试项目以下分别进行介绍：
⑴．单相电源分相对三相变压器空载损耗的测量（只试用Y/Yn0接线）：当现场试验条件无法满足用三相电源来做空载试验时，可用单相电源（交流220V）来进行三相变压器的空载试验。分别对变压器的每相加压试验，试验结果自动折算到三相电源试验的情况。具体接线（见附件三）。
用仪器的Ua、Ub测量电压，用A相电流回路测量电流，依次对被测变压器的低压侧Ao、Bo、Co加电，进行测试。

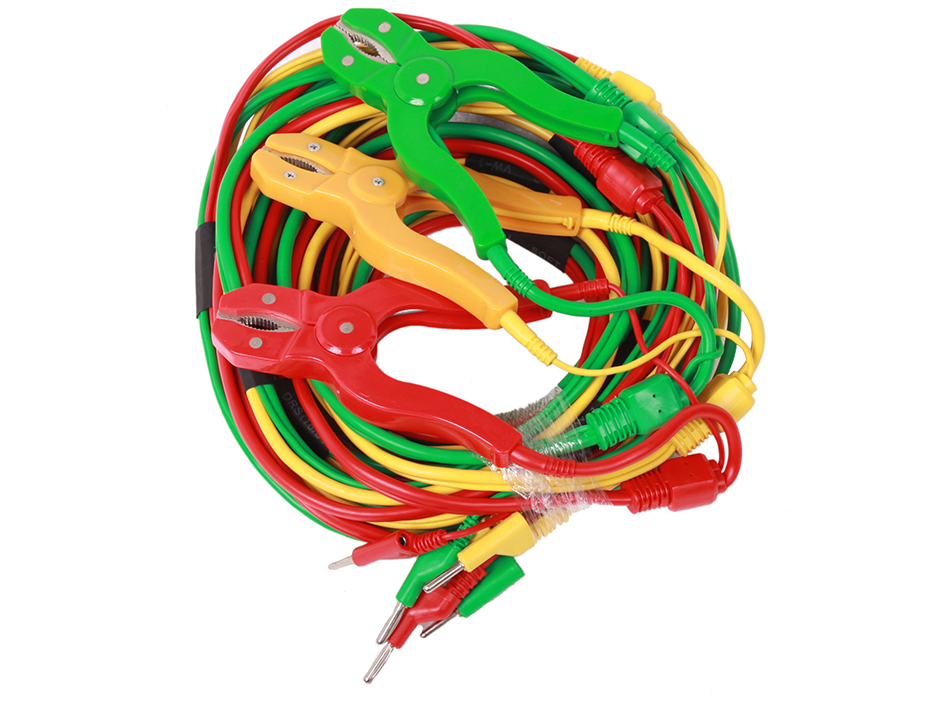

2． 做A相空载时，将huang测试钳子夹在变压器低压侧的a相接线柱，中试控股将绿色测试钳子夹在变压器低压侧的公共端；测试钳分粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相~220V交流电源，待数值稳定后按《确定》键，此时完成a相测试。注意：完成a相测试后必须先断开所加得~220V交流电源，然后换相测试（每测试完一相必须先断开电源）
3． 做B相空载时，将huang测试钳子夹在变压器低压侧的b相接线柱，将绿测试钳子夹在变压器低压侧的公共端；
单相短路屏显示出当前测试的实际电压Ua、电流Ia和功率Pa（换算电压和电流变比系数，但未经校正）；同时显示出校正后的短路电压Uk、校正后的功率Pk（这里的校正是指非额定电流条件下短路试验时将测量的功率损耗和空载电流校正到额定电流条件时的数值）。单相短路试验主要用来测试单相变压器的短路损耗。
