220KV变压器参数测试仪

变压器在额定容量下运行时，绕组的电流为额定电流。参照国家标准GB/T15164—1994《油浸式电力变压器负载导则》，变压器可以过载运行，三相的额定容量不超过100 MVA（单相不超过33.3 MVA）时，可承受负载率（负载电流/额定电流）不大于1.5的偶发性过载，容量更大时可承受负载率不超过1.3的偶发过载。

 安全指标：测试仪的功放输出具有完善的保护措施，在过流和短路的情况下均不会受到损害；中试控股测试部分电路也具有保护功能，电压、电流回路的过载能力均很强。测试电源为安全电压范围，能有效保证测试人员的人身安全。

1．220KV变压器参数测试仪适应能力强：仪器内部配备了高效能锂电池，在现场不需要外接交流工作电源也可长时间工作，非常适合现场停电无源的情况。
2．测试简便：仪器自带三相高精度交流测试电源（三相标准正弦波信号，绝非简单的交流逆变电源，保证测试数据的准确可靠），在测试变压器容量时不用外接测试电源，大大简化了测试的复杂性，只用仪器本身及少量测试线即可完成对变压器容量的测试。
3．体积小、重量轻：体积最小，只有320mm×240mm×130mm（比同类产品小一半以上）、重量最轻，仅3公斤（同类产品最轻也要10公斤）。
4．仪器带有电池剩余电量指示功能，可将剩余电量的百分比在液晶显示出来（绝非简单的亏电报警），方便得知仪器工作持续能力，避免现场亏电造成无法测试或测试数据不准确。
5．变压器容量测试仪可对10KV和35KV等级的标准和非标准的配电变压器进行容量测试，容量测试范围为10~100000KVA。其中非标变压器包括：电炉变压器、中频变压器、整流变压器等。
6．功能强大：一机多能，一台设备实现多种设备的功能。
 6.1 可作为变压器容量测试仪，测量变压器的容量，通过仪器内部的高精度三相测试功率源及特殊的计算方法实现对容量的精准测量。
 6.2 可作为变压器损耗参数测试仪，进行各种变压器的空载试验和负载试验；中试控股测试数据包括：空载电流百分比、空载损耗、阻抗电压、负载损耗等。
 6.3 可作为电参量测试仪，对电力系统各种电参量进行精密测量，包括：三相交流电压、三相交流电流、各相电压电流之间的夹角、三相功率等。
ZSRS-8000变压器容量空负载损耗测试仪容量测量范围：20kVA~100000kVA。
电池剩余电量百分数指示功能。
大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好。
可随时将测试的数据通过微型打印机将结果打印出来。
中试控股测试结果存储功能，可存储200组容量测试数据。
技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.2%
电流：±0.2%
220KV变压器参数测试仪功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
结构外观

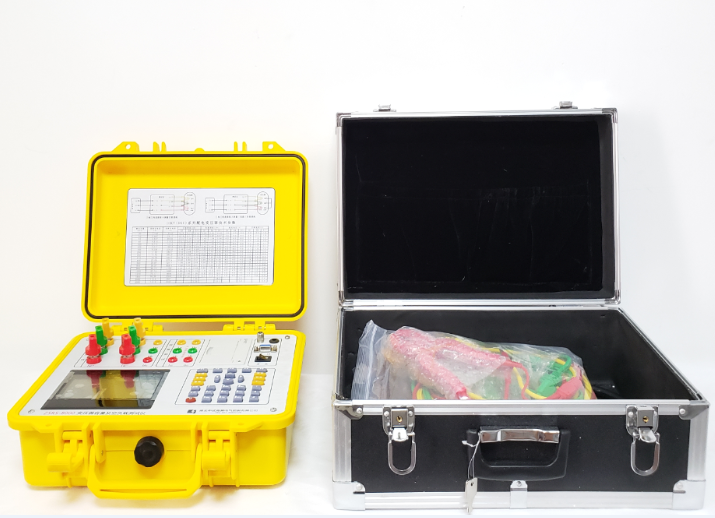

仪器由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

220KV变压器参数测试仪主要用于配电变压器的容量检测，在不外接电压、电流互感器的情况下，单机可直完成1000KVA以下的配电变压器在全电压、全电流条件下容量试验。该设备采用了单相试验电源方式和三相试验电源方式测量变压器容量的方式。

一、变压器容量计算公式：

1、计算负载的每相最大功率<BR>将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，中试控股B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。(注：单相每台设备的功率按照上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。)

例如：C相负载总功率=电脑300W×10台)+(空调2KW×4台)=11KW

2、计算三相总功率

11KW×3相=33KW(变压器三相总功率)

三相总功率/0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。

33KW/0.8=41.25KW(变压器总功率)

220KV变压器参数测试仪变压器总功率/0.85，根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85%左右。

41.25KW/0.85=48.529KW，那么在时选50KVA的变压器就可以了。
