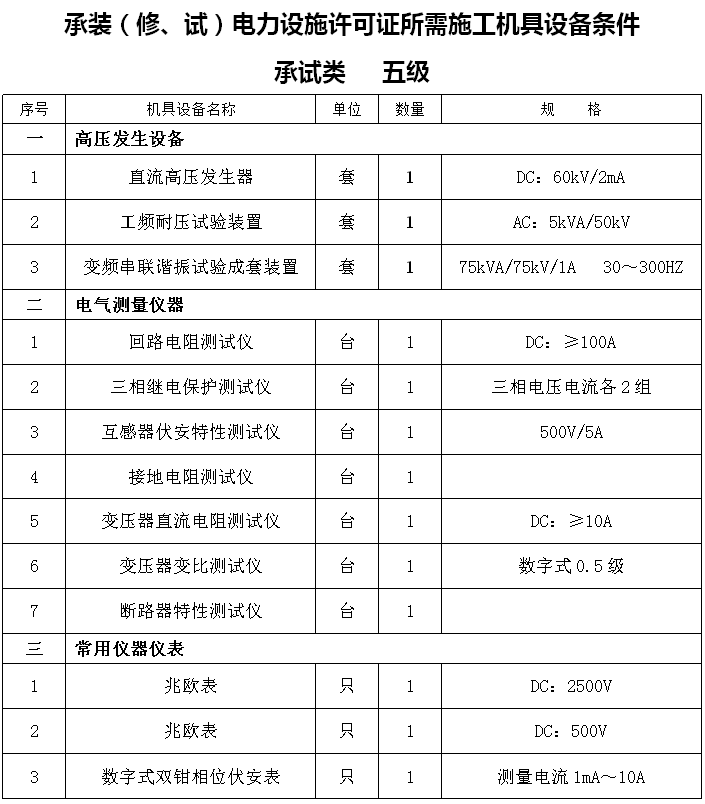

6kv变电站检修试验设备

智能变电站中“检修”压板是为检修时实现检修装置与运行装置有效隔离而设置的,继电保护、安全自动装置、中试控股合并单元及智能终端均设有一块检修硬压板。

装置将接收到GOOSE报文TEST位、SV报文数据品质TEST位与装置自身检修压板状态进行比较，做“异或”逻辑判断，两者一致时，信号进行处理或动作，两者不一致时则报文视为无效，不参与逻辑运算。

在装置的“检修”压板加用后，其网络数据打上了“Test”标记，当合并单元（MU）与保护的“检修”压板均在投入位置，智能终端“检修压板”在退出位置时，中试控股保护可以正确动作，但不能出口跳闸，当合并单元（MU）与智能终端的“检修”压板在投入位置，保护“检修”压板在退出位置，保护不动作，也不出口跳闸。

在检修压板投入之前，除需要关注的操作对象外，中试控股6kv变电站检修试验设备还要分析清楚其与各自相关的二次设备的联系，尤其与母差、主变间隔相关的二次跨间隔设备，容易造成保护逻辑或出口的闭锁。

6kv变电站检修试验设备智能变电站保护装置全自动闭环测试方案，随着电网规模的快速发展，保护设备校验工作量急剧增加，中试控股智能化需求越来越高。传统现场校验一般根据作业指导书文档，由现场工程师按步骤执行，在实际应用中存在以下现状：

1.现场作业工作量大，效率较低；
2.现场监管难；
3.目前普遍使用的现场校验设备，试验操作不够智能，对技术人员专业水平要求较高。

针对以上现状，智能变电站保护装置全自动闭环测试平台，实现保护装置闭环一键式自动化测试，为现场校验提供了更加快捷高效的解决方案。

闭环测试

传统继电保护测试仪与保护装置采用开环测试，保护装置无反馈信息。中试控股智能变电站保护装置全自动闭环测试平台可接收保护装置状态上传，自动进行试验项目，通过输出数字量/模拟量给保护装置，接收保护装置回传的MMS报文形成闭环测试。基于IEC61850标准的MMS报文格式，对保护装置模型进行读写控制，在线查看各个保护设备的定值、软压板、系统参数等信息，订阅保护装置输出的报文信息，形成信息闭环采集和控制。
