330kv电缆耐压的设备

首先是在进行接线处理工作过程中，人员应当根据事先设定好的执行方案严格进行，不可根据个人意愿来处理接线工作。

其次是在高压试验工作的前期阶段，人员应当对每一个部分所组成的接线展开细致分析，督促检查工作的公正性与全面性，如此才能在一定程度上确保接线的接触性。

另外，在高压试验工作阶段，人员也应当尽可能提升试验仪器的金属外壳接地的可靠性能。然后若是在高压试验阶段，需要应用到调压器设备，则工作人员应当注重其是否处于“零”的状态。

而在使用调压器设备时，人员应当均匀转动设备手柄部分，做到缓慢升压，与此同时进行运转和仪表指示变化情况的记录工作。

后，在高压试验完成后，人员必须要将调压器设备的电压值调整到开始的“零”状态，同时切断供电电源。

数据的分析

众所周知，电力变压器的电气高压试验的种类较多，而展开不同试验也会获得不相同的数据信息。所以， 当工作人员在细致分析试验数据信息时，必须要确保分析工作的可靠性与科学性。

若是在高压试验过程中，变压器设备发出“滴滴”的声音，则工作人员需要对声音特性进行分析。

例如，将设备的电压值，缓慢升高到试验的试验标准时，如果存在“滴滴” 声音的出现，但是仪器指示表却不发生任何改变，则工作人员可以采取降低电压值的方式，以此来确保试验工作的有序进行。

耐压试验结果的判断方法

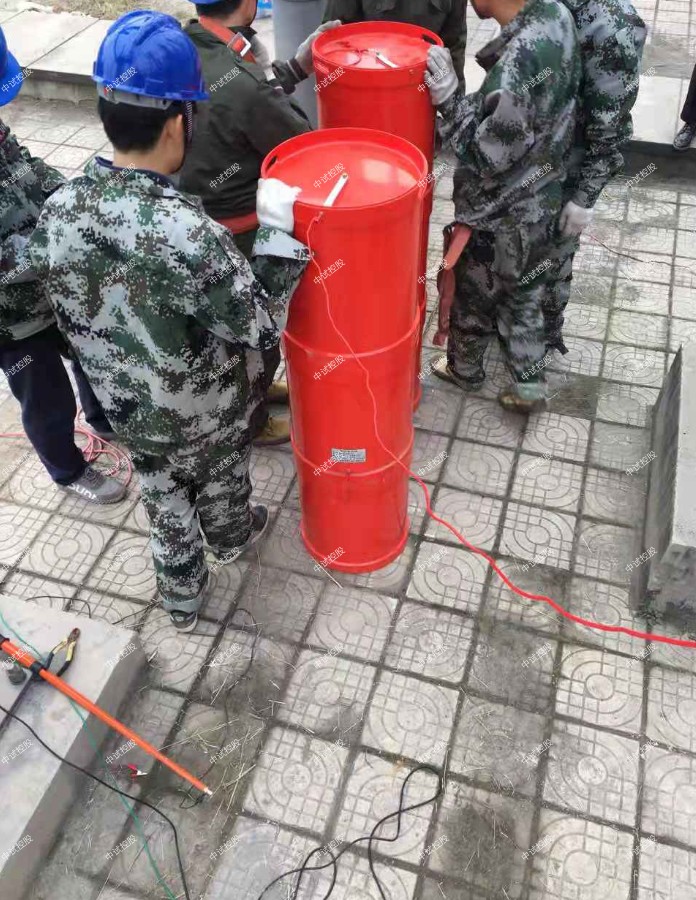

ZSBP-512kVA/256kV变频串联谐振试验装置、330kv电缆耐压的设备
1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：中试控股可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n ZSBP-512kVA/256kV变频串联谐振试验装置、330kv电缆耐压的设备全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. 输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. ZSBP-512kVA/256kV变频串联谐振试验装置、330kv电缆耐压的设备测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;
ZSBP-600KVA/400KV变频串联谐振技术标准配置

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：

中试控股以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m 相对温度：≤90%

3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%

b、输出分辨率：0.1HZ

c、输出频率范围：30～300 HZ

d、额定负载下连续运行时间：30min,且各部件温升≤35K

e、品质因数：30～300

f、不稳定度：0.01%

g、系统测量精度：1.0级

h、输入工作电源：380V、50HZ

i、系统噪声：≤60分贝

低压变压器耐压试验中，在试验电压作用下，变压器绝缘介质中的电场强度达到某一临界值时，其绝缘性能开始丧失，泄漏电流剧增，当达到耐压设备高压侧过电流继电器预先规定的电流值时，继电器动作，切断高压输出。耐压试验一般均以继电器动作与否来判定是否，因此过电流继电器的电流整定直接关系到对试品能否正确评判，一般低压电器相关标准明确规定100mA为高压侧过电流继电器的整定值。

耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和工艺的合理性。也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。

三、本ZSBP-512kVA/256kV变频串联谐振试验装置、330kv电缆耐压的设备装置特点：

1、主机中试控股保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

3、电抗器可任意组合串联或并联。

无论是供电可靠性，还是设备状态评价，都需要设备能够快捷、高效、安全、准确、可靠的开展试验工作,工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。其加压时间：对于以瓷和液体为主要绝缘的设备为1分钟，对于以有机固体为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。

 外施耐压试验是中试控股对被试变压器加一分钟的工频高压的试验，也曾称工频耐压试验。它是考核不同侧绕组间和绕组对地间的绝缘性能，也就是考核变压器主绝缘的水平，所以只适用于全绝缘变压器。因此，试验时被试变压器的不同侧绕组各自连在一起，
一侧绕组施加电压，另一侧绕组接地。外施耐压试验时，在电源电压较低时合闸；试验电源电压达到试验电压的40%以下时，升压速度是任意的；在40%以上时，应以每秒3%
速度均匀上升；达到规定电压和持续时间后，中试控股应在5s内将电压迅速而均匀地降到试验电压的
