下面就这个问题，我们按照《GB50150-2016电气装置安装工程电气设备交接试验标准》的相关规定，为大家讲解每一类型的变压器，应该完成那些试验项目。

首先，我们要知道在规程中，变压器的交接试验项目有以下15项：

1. 绝缘油试验或SF6气体试验

2. 测量绕组连同套管的直流电阻

3. 检查所有分接的电压比

4. 检查变压器的三相接线组别和单相变压器引出线的极性

5. 测量铁芯及夹件的绝缘电阻

6. 非纯瓷套管的试验

7. 有载调压切换装置的检查和试验

8. 测量绕组连同套管的绝缘电阻、吸收比或计划指数

9. 测量绕组连同套管的介质损耗因数与电容量

10. 变压器绕组变形试验

11. 绕组连同套管的交流耐压试验

12. 绕组连同套管的长时感应耐压试验带局部放电测量

13. 额定电压下的冲击合闸试验

14. 检查相位

15. 测量噪音

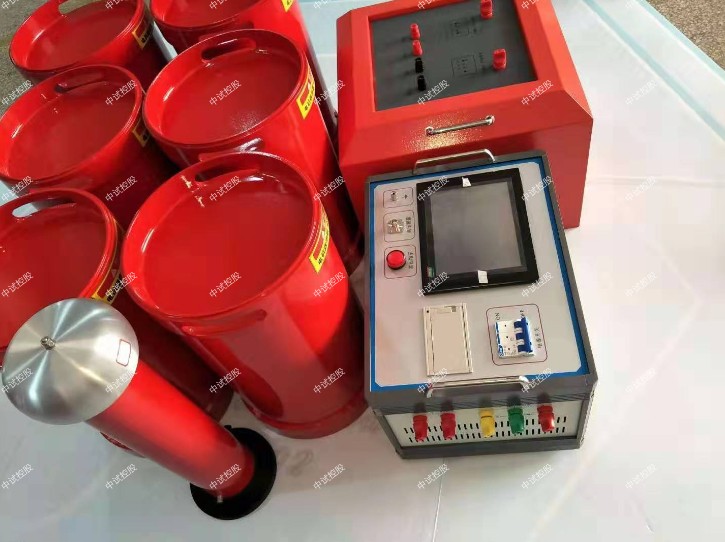

ZSBP-512kVA/256kV变频串联谐振试验装置

330kv变压器测试仪器满足35kV PT、CT开关、母线和绝缘子等电气设备的交流耐压，最高试验电压不超过100kV。

二、512kVA/256kV变频串联谐振试验装置特点

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 中试控股自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤

害，变频电源内电子元件不会击穿;

n 断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. 输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 330kv变压器测试仪器测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;

66KV在用变压器耐压试验的标准是多少？

GB311.1 以及  GB11022规定：
变压器工频耐受电压140/160 ；雷电冲击耐受电压325/350；单位为千伏，斜线下为干态。
对于在用变压器做实验时，应该按照国标规定降低一定的数值，再进行试验。

	耐压试验的作用



	耐压试验又称高压介电强度测试，它是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。耐压分为交流耐压试验和直流耐压试验两种。



	交流耐压试验



	交流耐压是在电压为正负峰值时，设备均承受的电压值。其试验电压为被试设备额定电压的一倍多至数倍，交流电压考察设备耐压更接近于实际情况，无需逐渐升压。它从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点。但是，交流耐压对绝缘的破坏性比直流大，而且由于试验电流为电容电流，所以需要大容量的试验设备。



	我们根据被试品的容量、电压、电流大小以及电气性能，我们可以选择用串联谐振试验装置、工频耐压试验装置、感应耐压倍频装置。对电力电缆、电力变压器、高压断路器、GIS组合电器等大容量设备进行交流耐压试验。







	直流耐压试验



	直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流电压特性曲线，能够发现绝缘的局部缺陷、受潮及老化。由于直流电压下按绝缘电阻分压，所以比交流更有效地发现端部绝缘缺陷。同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。



	由于直流耐压只需提供很小的泄漏电流，因所需试验设备容量较小。
