高压试验变压器耐压试验步骤与判定方法

试验变压器在交流耐压试验中；应严格按下列步骤进行操作，这样既可以保证试验结果的正确判定，又可以保障安全。
（1） 中试控股检查试验环境有无安全因素存在。若没有，则将耐压试验设备开机预热5min。
（2） 检查试验设备是否置于试验所需要的电压档位，其整定泄露电流值是否符合要求。
（3） 将试验设备的高压输出端短接，通电检查过电流继电器是否动作，或是否发出击穿信号。
（4） 将被试电器的所有开关均置于接通状态。
（5） 将试验设备的测试夹分别接在规定测试的部分（对主电路进行试验时，应将不与主电路连接的控制和辅助电路接至金属架上；中试控股对控制和辅助电路进行试验时，应将主电路接至金属支架上）。
（6） 操作试验设备升压。升压初始慢慢升至规定值的一半，应避免跳跃，然后迅速增加至规定电压值(整个升压过程大约在10s)。计时，历时1min，在此期间不允许有连续闪络和击穿现象发生，
（7） 后，若无连续闪络和击穿现象发生，则将电压慢慢退到零位，切断电源，试验完毕。采用突然断电方法不妥，因为瞬时失压会引起振荡过电压而可能将试品击穿。1min
如果在试验过程中发生电压下降或发出击穿信号，这时不要轻易判断试样击穿。可用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判断和证实为击穿；或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降或在示波器上看到闪络的图形，电流表的指针摆动剧烈，则判为闪络不合格。
若绝缘电阻无大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿（尘埃等物质引起）我们常称为闪络。外加电压消失后，击穿间隙立即自行复原，试样的绝缘电阻不会发生变化，试样的绝缘性能没有发生变化，中试控股不能判定为不合格。

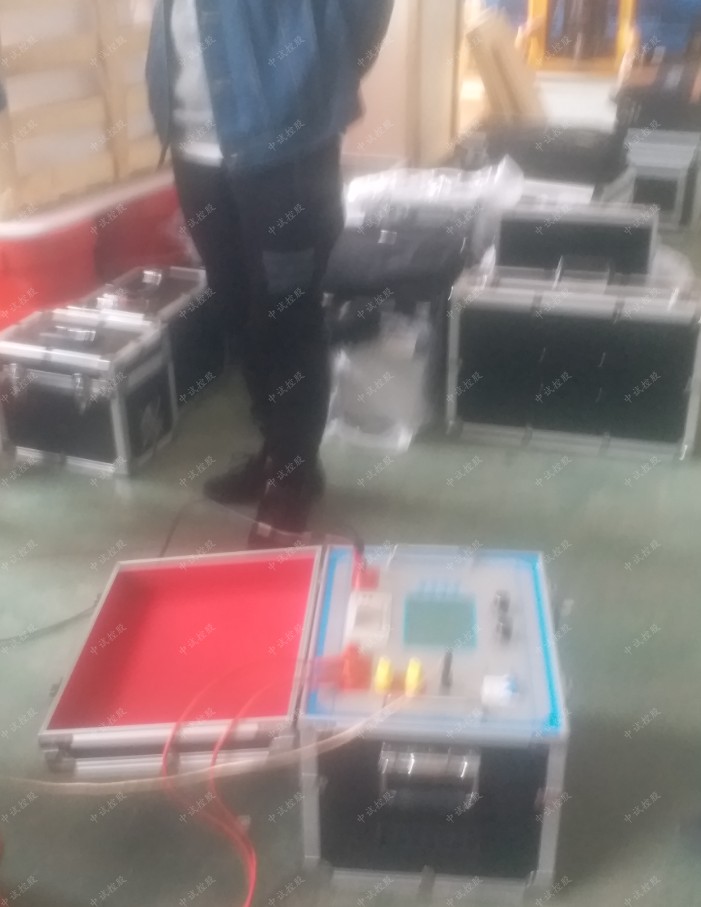

ZSBP-135kVA/108kV变频串联谐振耐压试验装置、35kv变压器耐压测试仪器

满足试品范围

1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。

2、10kV/2000kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过28kV，试验时间1min。

3、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

4、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

5、35kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV,试验时间1min。

6、35kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

主要功能及特征

ZSBP-135kVA/108kV变频串联谐振耐压试验装置、35kv变压器耐压测试仪器采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我中试控股调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、ZSBP-135kVA/108kV变频串联谐振耐压试验装置、35kv变压器耐压测试仪器设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

11、中试控股不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

主要技术参数

1.   额定容量：135kVA

2.   额定电压：27kV；54kV；108kV

3.   额定电流：5A；2.5A；1.25A

4.   测量精度：系统有效值1.5级

5.   工作频率：30-300Hz

6.   装置输出波形：正弦波

7.   品质因素：装置自身Q≥30(f=45Hz)

8.   波形畸变率：输出电压波形畸变率≤1%

9.   输入电源：单相220或三相380V电压，频率为50Hz

10. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11. 温    升：额定负载下连续运行60min后温升≤65K

12. 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

13.     环境温度：－20℃-55℃

14. 相对湿度：≤90%RH

15. 海拔高度:≤3000米

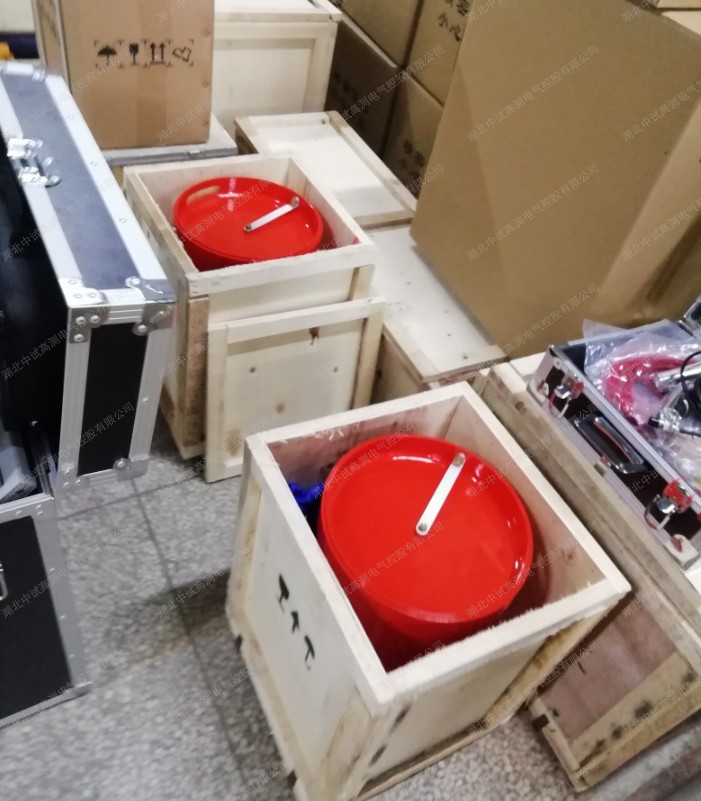

ZSBP-135kVA/108kV变频串联谐振耐压试验装置、35kv变压器耐压测试仪器系统配置参数

(一) 变频电源ZSBP-7.5kW                                      1台

1) 额定输出容量：7.5kW

2) 工作电源：220/380±10%V（单/三相），工频

3) 输出电压：0–400V

4) 额定输入电流：18.75A

5) 额定输出电流：18.75A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温    升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14)   尺寸（长宽高mm）：400×280×400

15)   重  量：约10kg

(二) 激励变压器ZSJL-7.5kVA/1.5/3/6kV/0.4kV                    1台

1) 额定容量：7.5kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3/6kV

4) 结    构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重    量：约50kg

(三) 高压电抗器ZSDK-33.75kVA/27kV                             4节

1) 额定容量：33.75kVA;

2) 额定电压：27kV

3) 额定电流：1.25A

4) 电 感 量：100H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结    构：干式

7) 尺寸（内径高mm）：∅302×435

8) 重    量：约55kg

(四) 电容分压器ZSFY-1000pF/110kV                              1套

1) 额定电压：110kV

2) 高压电容量：1000pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1500：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：∅140×1000

7) 重    量：约8kg

(五)    补偿电容器ZSBC-10000pF /80kV(出一个40kV抽头)            1套

1) 额定电压：80kV/40kV

2) 高压电容量：10000/20000pF

3) 尺寸（内径高mm）：∅140×1000

4) 重    量：约10kg；

ZSBP-135kVA/108kV变频串联谐振耐压试验装置、35kv变压器耐压测试仪器参考实验标准

DL/T474.4-2006            《现场绝缘试验实施导则－交流耐压试验》

DL/T1015                  《现场直流和交流耐压试验电压测量系统的使用导则》

GB/T311.1-1997            《高压输变电设备的绝缘与配合》

GB191-2000                《包装储运图示标志》

JB/T9641-1999             《试验变压器》

IEC358(1990)              《耦合电容器和电容分压器》

GB4793-1984               《电子测量仪器安全要求》

GB/T3859.2-1993          《半导体变流器应用导则》

GB/T2423.8-1995          《电工电子产品基本环境试验规程》

DL/T849.6-2004            《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

变压器耐压试验中应注意的几个问题

变压器能否可靠工作，zui重要的指标就是绝缘结构。据有关部门调查统计，变压器发生的故障有60％左右是在绝缘系统中，可见对变压器绝缘性能进行质量检测，是何等的重要。国家标准GB 19212.1-2003《电力变压器、电源装置和类似产品的安全第1部分:通用要求和试验》对低压变压器工频耐压试验的电压值、受试部位等都有较详细的规定。 中试控股本人长期从事低压变压器设计工作，总结了一些耐压试验中应该注意的问题，在此作简要分析。

一、变压器工频耐压试验耐压试验步骤

在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。

1．中试控股检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

2．检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否发出击穿信号。

将试验设备的测试夹分别接在规定测试的部分（变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上）。

5．操作试验设备升压。升压初始，慢慢升至规定值的一半（应避免跳跃），然后迅速增加至规定电压值（整个升压过程大约在10 s），历时1min ，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。

切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。

二、变压器工频耐压试验耐压试验结果的判断方法

如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1．用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。

2．若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为*次击穿是空气间隙击穿（尘埃等物质引起），我们通常称为飞弧 。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

三、试验所用高压设备的容量的计算与分析

试验所用设备中升压变压器容量应根据被测变压器的容量来决定。如果容量太小，施压时因泄漏电流剧增会造成变压器输出电压明显降低，影响对测试结果的正确判断。升压变压器一般要满足两个条件：（1）在正常连续耐压试验时，变压器绕组温升不应超过允许值；（2）当被测变压器击穿时变压器要能提供足够大的电流通过绝缘的击穿点。

变压器工频耐压试验根据*个条件可用近似公式估算升压变压器容量：


其中：P——试验变压器容量，kVA
f——试验频率，HZ
U——试样绝缘几何容量，

如果按式（3-1），低压变压器耐压试验变压器容量一般选用0.5kVA以上是可行的，但由于变压器容量与其短路阻抗有关，变压器短路阻抗必须足够小，以保证在可能zui小试验电压下被试变压器击穿时电流输出不小于0.，该电流值是IEC规定的。此电流实际上也就是变压器输出时高压绕组的短路电流，一般 ％取5～10之间。因此变压器容量可用式（3-2）表示。



其中：S——变压器容量，KVA
Umax——变压器输出zui高试验电压，KV
Umin——变压器输出zui小低试验电压，KV
I——试样击穿时变压器必须输出的电流， 规定
uk％——变压器短路阻抗百分值，在5～10之间。

根据低压电器产品标准取 Umax＝3.5KV，Umin＝1KV, I=0., uk％取10，代入式（3-2）得：



从上面的计算结果可以看到一般情况下试验变压器容量大于0.6 kVA即可，但考虑留有余地取0.75 kVA。

四、耐压试验设备动作电流

低压变压器耐压试验中，在试验电压作用下，中试控股变压器绝缘介质中的电场强度达到某一临界值时，其绝缘性能开始丧失，泄漏电流剧增，当达到耐压设备高压侧过电流继电器预先规定的电流值时，继电器动作，切断高压输出。耐压试验一般均以继电器动作与否来判定是否击穿，因此过电流继电器的电流整定直接关系到对试品能否正确评判，一般低压电器相关标准明确规定 100mA为高压侧过电流继电器的整定值。

耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和制造工艺的合理性。也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。
