电力高压设备绝缘检测装置

66KV在用变压器耐压试验的标准是多少？

GB311.1 以及  GB11022规定：
变压器工频耐受电压140/160 ；雷电冲击耐受电压325/350；单位为千伏，斜线下为干态。
对于在用变压器做实验时，应该按照国标规定降低一定的数值，再进行试验。

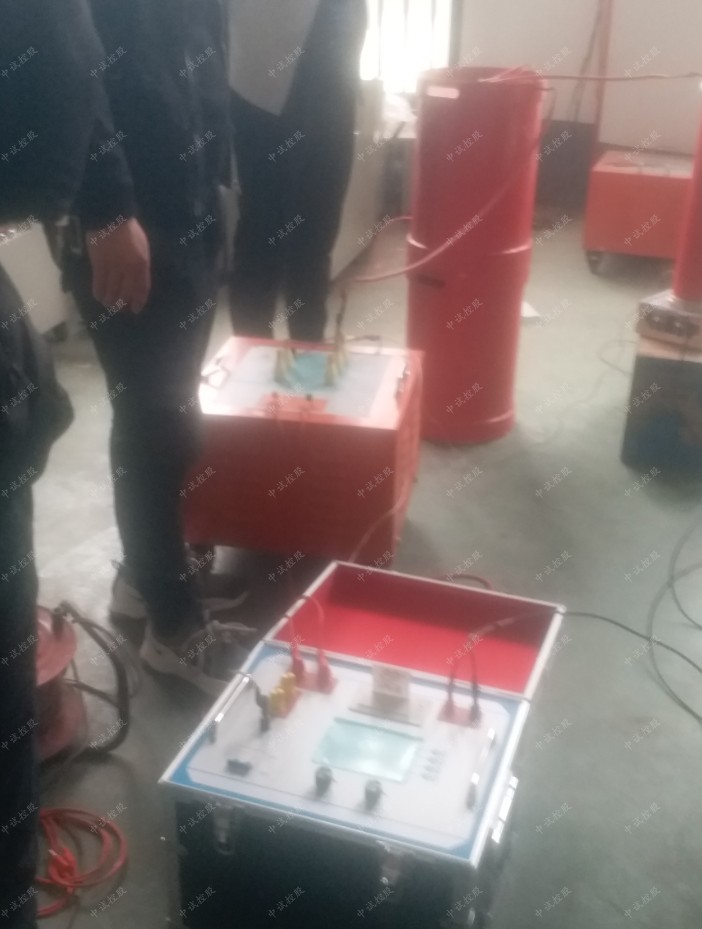

 ZSBP-200kVA/200kV变频串联谐振成套试验装置

	一、        被试品对象及试验要求



	1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。



	2．110kV及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。



	3．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。



	4. 10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）



	5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。



	二、        工作环境



	1.     环境温度：－150C –40 0C;



	2.     相对湿度：≤90%RH;



	3.     海拔高度:  ≤3000米；



	三、        装置主要技术参数及功能



	1.       额定容量：200kVA；



	2.       输入电源：单相220V电压，频率为50Hz；



	3.       额定电压：50kV；200kV



	4.       额定电流：1A； 4A；



	5.       工作频率：30-300Hz；



	6.       波形畸变率：输出电压波形畸变率≤1%；



	7.       工作时间：额定负载下允许连续30min；过压1.2倍1分钟；



	8.       温    升：额定负载下连续运行30min后温升≤65K；



	9.       品质因素：装置自身Q≥30(f=45Hz)；



	10.   保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；



	11.   测量精度：系统有效值1.5级；



	四、        设备遵循标准



	GB10229-88            《电抗器》



	GB1094　　　　　　　　《电力变压器》



	GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》



	DL/T 596-1996          《电力设备预防性试验规程》



	GB1094.1-GB1094.6-96   《外壳防护等级》



	GB2900　　　　　　　　《电工名词术语》



	GB/T16927.1~2-1997　　 《高电压试验技术》



	五、装置容量确定



	装置容量定为200kVA/200kV，分4节电抗器，电抗器单节为50kVA/50kV/1A/90H通过组合使用能满足上述被试品的试验要求。



























	六、系统配置及其参数



	1.       激励变压器JLB-10kVA/3kV/6kV/0.25kV    1台



	a)      额定容量：10kVA；



	b)      输入电压：0-250V，单相；



	c)       输出电压：3kV；6kV



	d)      结    构：干式；



	e)       重    量：约70 kg；



	2.       变频电源BXZ-10kW/220V                         1台



	a)       额定输出容量：10kW



	b)      工作电源：220±10%V（单相），工频



	c)       输出电压：0 – 250V，单相，



	d)      额定输入电流：40A



	e)       额定输出电流：40A



	f)        输 出 波 形：正弦波



	g)       电压分辨率： 0.01kV



	h)       电压测量精度：1.5%



	i)         频率调节范围：30 – 300Hz



	j)         频率调节分辨率：≤0.1Hz



	k)       频率稳定度：    0.1%



	l)         运 行 时 间：额定容量下连续30min



	m)    额定容量下连续运行30min元器件最高温度≤65K;



	n)       噪 声 水 平：≤50dB



	o) 结构及性能特点：



	1）参数显示：大屏幕液晶界面显示系统



	可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。



	2）参数设置：可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护



	3）试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态



	4）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；



	5） 数据存储功能：试验结果保存、打印、回查等



	① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；



	② 数据查询：可将已保存的试验结果数据显示到屏幕上；



	6）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；



	7）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；



	8)重  量：约18kg；



	3.       高压电抗器DK-50kVA/50kV                  4节



	a)       额定容量：50kVA;



	b)      额定电压：50kV；



	c)       额定电流：1A；



	d)      电 感 量：90H/单节；



	e)       品质因素：Q≥30 (f=45Hz)；



	f)        结    构：干式；



	g)       重    量：约45kg；



	4、电容分压器FRC-200 kV -1000 pF                 1套



	a)       额定电压： 200kV



	b)      高压电容量：1000pF



	c)       介质损耗：tgσ≤0.5%；



	d)      分 压 比： 1000：1



	e)       测量精度：有效值1.5级;



	f)  重    量：约20kg









电力高压设备绝缘检测装置耐压试验的作用

耐压试验又称高压介电强度测试，它是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。耐压分为交流耐压试验和直流耐压试验两种。

交流耐压试验

交流耐压是在电压为正负峰值时，设备均承受的电压值。其试验电压为被试设备额定电压的一倍多至数倍，交流电压考察设备耐压更接近于实际情况，无需逐渐升压。它从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点。但是，交流耐压对绝缘的破坏性比直流大，而且由于试验电流为电容电流，所以需要大容量的试验设备。

我们根据被试品的容量、电压、电流大小以及电气性能，我们可以选择用串联谐振试验装置、工频耐压试验装置、感应耐压倍频装置。对电力电缆、电力变压器、高压断路器、GIS组合电器等大容量设备进行交流耐压试验。

直流耐压试验

直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流电压特性曲线，能够发现绝缘的局部缺陷、受潮及老化。由于直流电压下按绝缘电阻分压，所以比交流更有效地发现端部绝缘缺陷。同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。

由于直流耐压只需提供很小的泄漏电流，因所需试验设备容量较小。我们可选择直流高压发生器、便携式耐压测试仪、绝缘手套耐压试验装置。对测量氧化锌避雷器、容量小的设备进行直流耐压试验。

以上内容简单介绍了交直流耐压试验所需的耐压设备。当您需要做耐压试验时，不知道该用什么耐压设备及性能参数不清楚。您都可以联系技术部，我们会为您做出专业的解答。
