ZSBP-44kVA/44kV变频串联谐振试验装置串联谐振和并联谐振的谐振条件

中试控股串联谐振的谐振条件

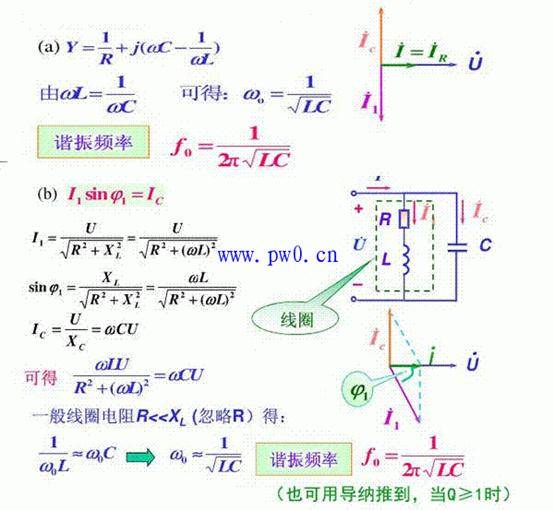

并联谐振的谐振条件、ZSBP-44kVA/44kV变频串联谐振试验装置

三、串联谐振和并联谐振的电路特点

串联谐振的电路特点

1.总阻抗值最小：Z=R+j(wl-1/wc)=R；

2.中试控股电源电压一定时，电流最大；I=I0=U/|Z|=U /R；

3.电路成电阻性，电容或电感的电压可能高于电源电压。

并联谐振的电路特点

1.电压一定时，谐振时电流最小；

2.总阻抗最大；

3.电路成电阻性，支路电流可能会大于总电流。

通过对电路谐振的分析，掌握谐振电路的特点，再生产实践中，应该用其所长，避其所短。

四、串联谐振和并联谐振的产品特点

串联谐振产品的主要特点

1.所需电源容量大大减小

 串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。

2. 设备的重量和体积大大减小

 串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。

3. 改善输出电压波形

 谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。

4. 防止大的短路电流烧伤故障点

 在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5. 不会出现任何恢复过电压

 被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。



ZSBP-44kVA/44kV变频串联谐振试验装置

一、 被试品对象及试验要求

10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV开关柜、绝缘子的交流耐压试验，试验频率30-300Hz，试验电压42kV，试验时间1min。

二、 工作环境

a) 环境温度：－100C –50 0C;

b) 相对湿度：≤90%RH;

c) 海拔高度: ≤1000米；

三、 中试控股装置主要技术参数及功能

1） 额定容量：44kVA；

2） 输入电源：单相220或三相380V电压，频率为50Hz；

3） 额定电压：22kV；44kV

4） 额定电流：2A；1A

5） 工作频率：20-300Hz；

6） 装置输出波形：正弦波

7） 波形畸变率：输出电压波形畸变率≤1%；

8） 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9） 温 升：额定负载下连续运行5min后温升≤65K；

10） 品质因素：装置自身Q≥30(f=45Hz)；

11） 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12） 测量精度：系统有效值1.5级；

五、装置容量确定

装置容量定为44kVA/44kV，分两节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

六、系统配置及其参数

1. 激励变压器ZSJLB-3kVA1台

a) 额定容量：3kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：1.5/3kV

d) 结 构：干式；

e) 重 量：约35kg；

2. 变频电源ZSBP -3kW/220/380V 1台

1．额定输出容量：3kW

2．工作电源：220/380±10%V（单/三相），工频

3．输出电压：0 –400V，单相，

4．额定输入电流：7.5A

5．额定输出电流：7.5A

6．电压分辨率： 0.01kV

7．电压测量精度：1.5%

8．频率调节范围：20 – 300Hz

9．频率调节分辨率：≤0.1Hz

10．频率稳定度： 0.1%

11．运 行 时 间：额定容量下连续5min

12．额定容量下连续运行5min元器件最高温度≤65K;

13．噪 声 水 平：≤50dB

14．可实现以下功能：

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）中试控股频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

15.重 量：约8kg；

3. 高压电抗器ZSDK-22kVA/22kV 2节

a) 额定容量：22kVA;

b) 额定电压：22kV；

c) 额定电流：1A；

d) 电 感 量：100H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结 构：干式；

g) 重 量：约35kg；

4. 电容分压器ZSFRC-50kV/1500pF 1套

1. 额定电压：50kV；

2. 高压电容量：1500pF

3. 介质损耗：tgσ≤0.5%；

4. 分 压 比：1000：1

5. 测量精度：有效值1.5级;

6. 重 量：约6kg；





1、看来你对串联谐振还不是很了解，下面先介绍变频串联谐振：

变频串联谐振：

  ●  满足发电机交流耐压试验要求；

  ●  供电容量几十分之一、体积小、便于运输；

  ●  具有过压、过滤、零位启动、系统失谐（闪络）等保护功能；

2、再给你说说电缆耐压试验装置，非常适合110kV电缆耐压试验电缆耐压试验装置：

  ● 中试控股电缆耐压试验装置单个部件重量不超过30kg，适合现场搬运；

  ● 电缆耐压试验装置电源采用220V单相电源或380V单电源，方便现场取电；

  ● ZSBP-44kVA/44kV变频串联谐振试验装置电缆耐压试验装置电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求；

  ● 110kV及以上电压等级电缆耐压试验采用油浸式电抗器，专用小型电动吊车；
