500kv电缆耐压试验装置

相信会有少部分客户遇到这样的问题，明明刚才做得好好的，现在就做不了，要理解串联谐振失谐我们先要了解一下串联谐振试验装置的组成结构，在电容一定的情况下，我们是通过调节电感和频率让电路产生谐振条件，串联谐振失谐必定有某个参数发生变法，比较常见的失谐现象就是，电缆在实施串联谐振试验时，电缆发生击穿，此时，串联谐振必然失谐，随即电压消失。

串联谐振失谐解决办法：

串联谐振失谐我们首先要分析，是怎么原因造成，比如电缆，如果是电缆被击穿造成，那么，这种就必须修复电缆之后再试验，其次，检查是否是安全距离过近，随着串联谐振装置的谐振电压升高，安全距离过近会产生放电，放电达到一定程度也会使串联谐振也会失谐停机，这种情况只需要简单处理一下即可。

串联谐振常见的失谐基本就是以上两种，当然还有不确定的因数，遇到这种问题我们要停机检查，分析，不要盲目的送电。

ZSBP-44kVA/44kV变频串联谐振试验装置

一、 500kv电缆耐压试验装置被试品对象及试验要求

10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV开关柜、绝缘子的交流耐压试验，试验频率30-300Hz，试验电压42kV，试验时间1min。

二、 工作环境

a) 环境温度：－100C –50 0C;

b) 相对湿度：≤90%RH;

c) 海拔高度: ≤1000米；

三、 装置主要技术参数及功能

1） 额定容量：44kVA；

2） 输入电源：单相220或三相380V电压，频率为50Hz；

3） 额定电压：22kV；44kV

4） 额定电流：2A；1A

5） 工作频率：20-300Hz；

6） 装置输出波形：正弦波

7） 波形畸变率：输出电压波形畸变率≤1%；

8） 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9） 温 升：额定负载下连续运行5min后温升≤65K；

10） 品质因素：装置自身Q≥30(f=45Hz)；

11） 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12） 测量精度：系统有效值1.5级；

五、装置容量确定

装置容量定为44kVA/44kV，分两节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

六、系统配置及其参数

1. 激励变压器ZSJLB-3kVA1台

a) 额定容量：3kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：1.5/3kV

d) 结 构：干式；

e) 重 量：约35kg；

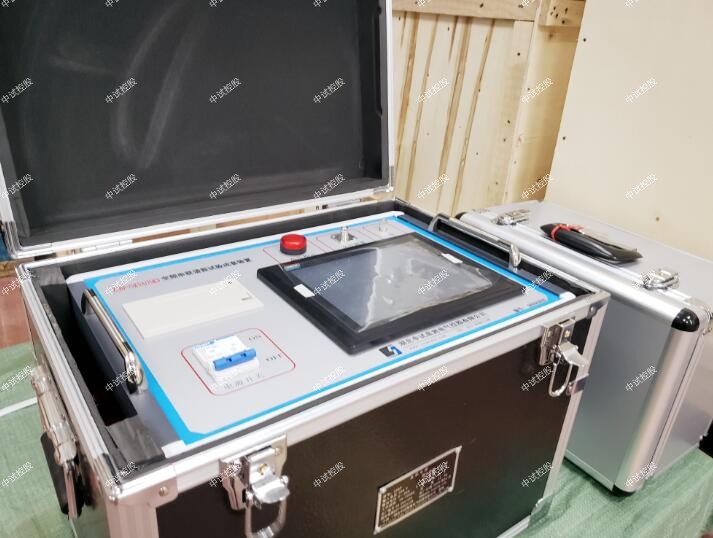

2. 变频电源ZSBP -3kW/220/380V 1台

1．额定输出容量：3kW

2．工作电源：220/380±10%V（单/三相），工频

3．输出电压：0 –400V，单相，

4．额定输入电流：7.5A

5．额定输出电流：7.5A

6．500kv电缆耐压试验装置电压分辨率： 0.01kV

7．电压测量精度：1.5%

8．频率调节范围：20 – 300Hz

9．频率调节分辨率：≤0.1Hz

10．频率稳定度： 0.1%

11．运 行 时 间：额定容量下连续5min

12．额定容量下连续运行5min元器件最高温度≤65K;

13．噪 声 水 平：≤50dB

中试控股同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

中试控股而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
