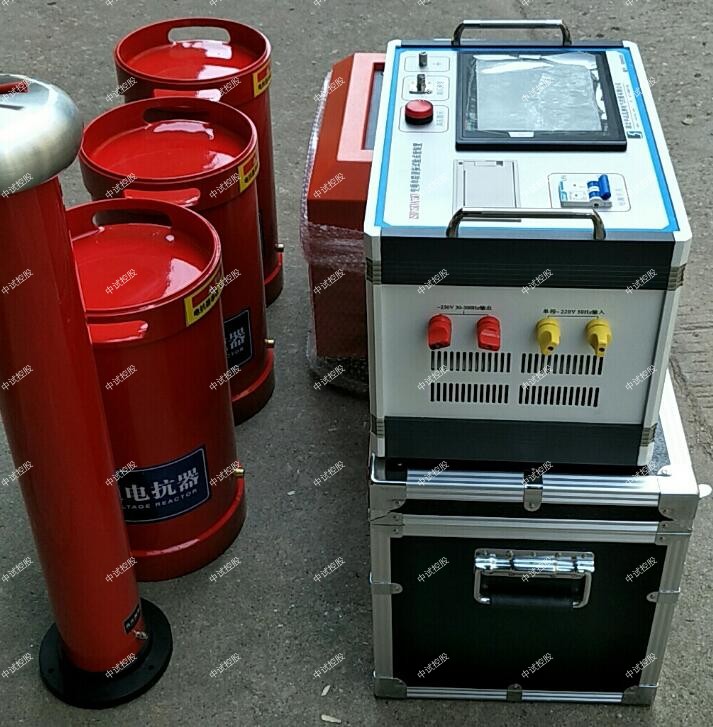

330kv电缆耐压试验装置、ZSBP-44kVA/22kV变频串联谐振试验装置

主要特点

1、中试控股所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

主要功能及其技术特点：

    1．330kv电缆耐压试验装置、ZSBP-44kVA/22kV变频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。

    2．整个装置单件重量很轻，最大不超过40kg，便于现场使用。

    3．装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

         工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

    4．能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

    5．装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

    6．采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

变频串联谐振试验装置进行电缆耐压试验时，由于被试电缆的电容量较大,若在试验时试品击穿或发生高压弓|线对地放电,在电缆的接地端处,试验接地线和控制箱外壳等处, 可能会产生暂态过电压。

变频串联谐振试验装置已在控制箱和主要部件内, 采取多重暂态过电压保护措施,能保证设备的正常工作。此外,在试验接地线布置方面还应注意采取下列保护措施:

1.试验设备(谐振电抗器、分压器、 励磁变压器等)应尽量靠近被试电缆头,减少试验接地线的长度,即减少接地线的电感量。

2.采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短,不要任意延长接地线长度。
3.试验时操作人员除接触调谐、调压绝缘旋钮外不要触及控制箱金属外壳,否则在高压侧击穿或放电时, 可能有轻微的刺痛感。有条件时, 建议操作人员站在橡胶绝缘垫上工作。
4.试验变压器有800V、1000V、 1500V 三个端子,当系统所需高压小于15kV时选用800V端子,当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。

系统配置及其参数

1. 激励变压器JLB-3kVA/1.2kV/0.4kV 1台

a) 额定容量：3kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：1.2KV

d) 结 构：干式；

2. 变频电源HZBP-3kW/220/380V 1台

a) 额定输出容量：3kW

b) 工作电源： 220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相

d) 额定输入电流：7.5A

e) 额定输出电流：7.5A

ZSBP-44kVA/22kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

f) 电压分辨率： 0.01kV

g) 电压测量精度：1.5%

h) 频率调节范围：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率稳定度： 0.1%

k) 运 行 时 间：额定容量下连续60min

l) 额定容量下连续运行60min元器件最高温度≤65K;

m) 噪 声 水 平：≤50dB
