6KV高压电缆打耐压试验装置

电力电缆试验中试控股一般可分为以下几步。

第一，在被试电缆两端设好围栏并有专人看护。

第二，测量电缆相位，确保电缆两端相位一致。

第三，先用5000V兆欧表测量，正常情况下新电缆阻值均在10000MQ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套

及内衬层使用500V绝缘电阻测试仪测试其对地电阻。

第四，用变频串联谐振装置开始打耐压，每相时间一般为20分钟。

第五，ZSBP-270kVA/108kV 变频串联谐振试验装置、6KV高压电缆打耐压试验装置试验完成后先把电压降下来再切断电源放电。

第六，用5000v兆欧表再测量一次绝缘，绝缘电阻不应有明显下降。

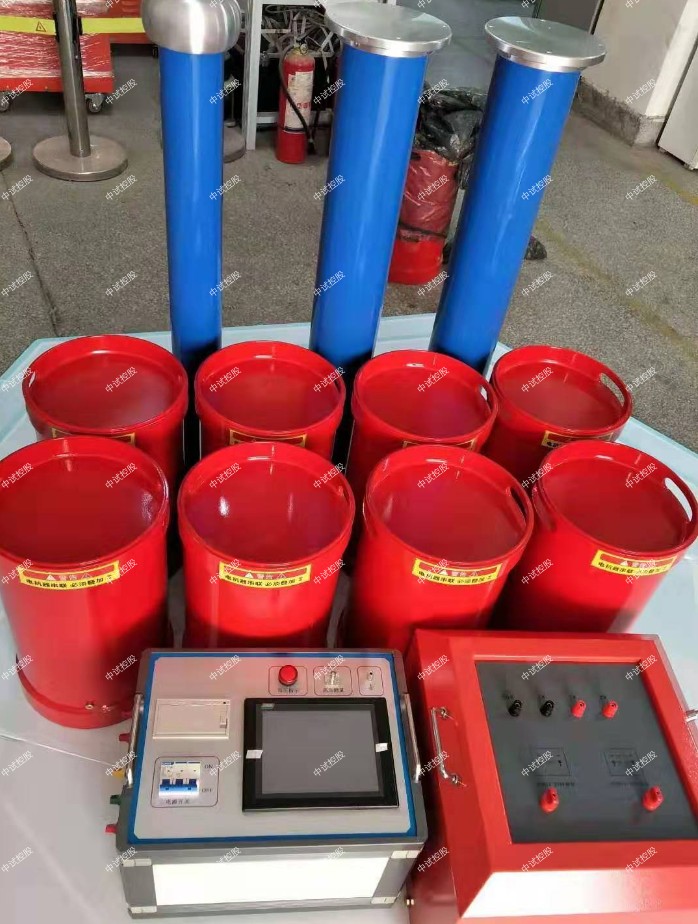

中试控股ZSBP-270kVA/108kV 变频串联谐振试验装置、6KV高压电缆打耐压试验装置
一、 被试品对象及试验要求：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、 串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

中试控股串联谐振是指在电阻、电感及电容所组成的串联电路内，当容抗回XC与感抗XL相等时，即XC＝XL，电路中答的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象称为串联谐振。串联谐振时电路中的总阻抗Z最小，并等于电阻R，这时电路中电流最大，电感上的电压等于电容上的电压，而且可能比电源电压大许多倍。所以串联谐振也称为电压谐振。

中试控股变频串联谐振技术du特点

1、 装置具有过压、过流、零位启动、系统失谐（闪络）内等保护功容能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、 整个装置单件重量很轻，最大不超过40kg，便于现场使用。

3、 装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、 能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、 ZSBP-270kVA/108kV 变频串联谐振试验装置、6KV高压电缆打耐压试验装置装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、 中试控股ZSBP-270kVA/108kV 变频串联谐振试验装置、6KV高压电缆打耐压试验装置采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
