高压电缆打耐压试验装置

变频串联谐振以及直流高压发生器的和从近几年的两个产品的销售情况来看，并未发现这两个产品在销售数量比上有多么大的差距，相反，中试控股高压电缆打耐压试验装置变频串联谐振以及直流高压发生器数量几乎接近，而且增长与减少的比例相差无几。所以如此主要有以下几个认识：

1、guojia对电缆耐压试验中对变频串联谐振以及直流高压发生器的使用，虽有规定但强制力度明显不够;

2、私有检测企业的蓬勃发展，出现市场管理混乱，有些企业为了降低成本，检测企业与被检测单位一拍即合，导致应该使用变频串联谐振耐压的地方，依旧使用直流高压发生器;

3、直流高压发生器市场的刚性需求，国家对电缆实行变频交流耐压，但比如变压器、绝缘子、氧化锌避雷器等电器还是保留了直流耐压;

由此而言，高压电缆打耐压试验装置变频串联谐振交流耐压在一定时间内是不会代替直流发生器耐压的，直流耐压在电器耐压试验中依然会占有中重要地位。

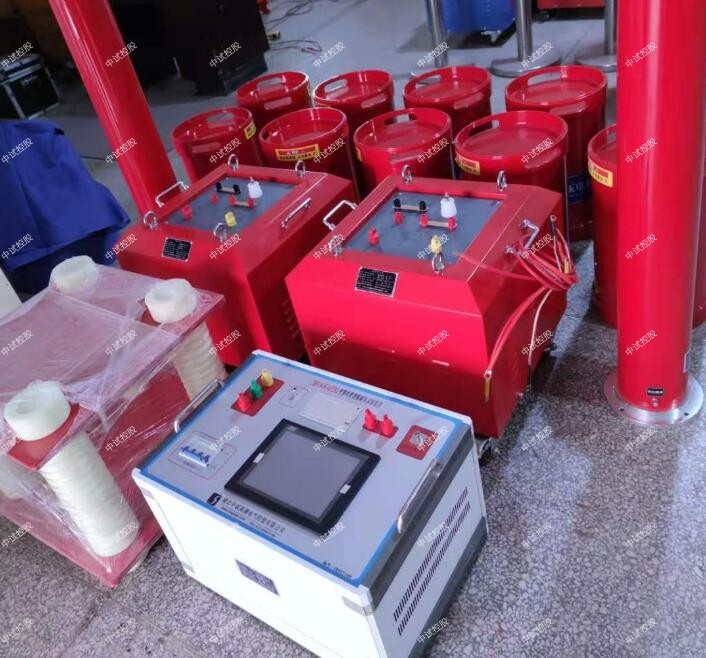

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、中试控股适用范围
1. 10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
2. 35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

二、中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、高压电缆打耐压试验装置系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

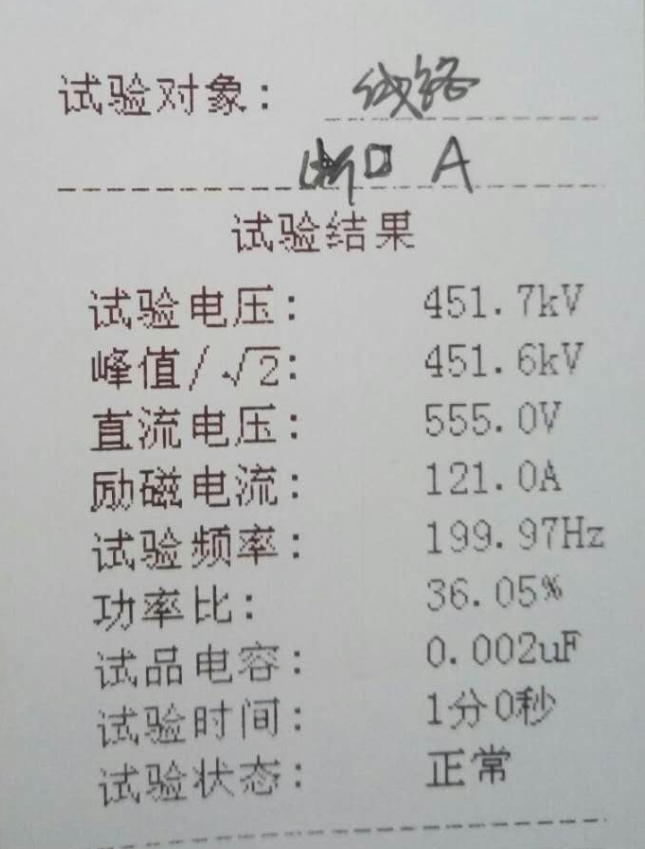

20、具备各种数据打印功能。

三、中试控股系统配置及具体参数
1、高压电缆打耐压试验装置变频控制电源6KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    40Kg ;
3、高压电抗器 DK-27/27      2台
a) 额定容量：   27KVA
b) 额定电压：   27KV
c) 额定电流：1A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 35Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 高压电缆打耐压试验装置测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、中试控股成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；

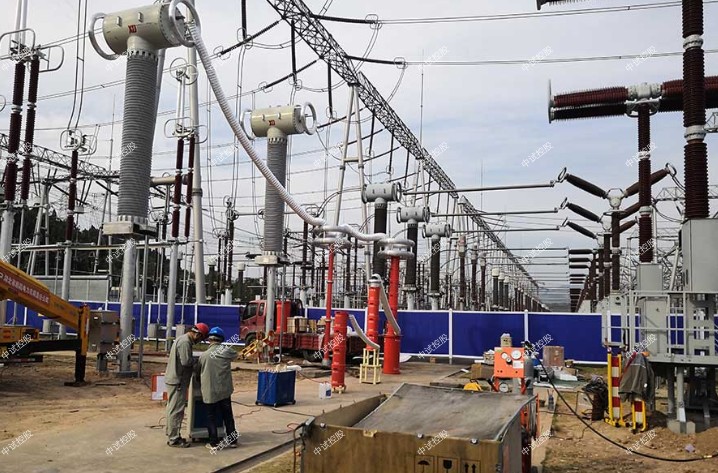

高压电缆打耐压试验装置串联谐振在电缆交流耐压试验的应用

电力电缆的交接试验内容有：测量绝缘电阻；直流耐压试验及泄漏电流测量；交流耐压试验；中试控股测量金属屏蔽层电阻和导电体电阻比；检查电缆线路两端的相位；充油电缆的绝缘油试验；交叉互联系统试验。

交接试验注意事项：

(1)在高压试验设备和高电压引线周围，均应装设遮拦并悬挂警示牌。

(2)进行高电压试验时，操作人员与高电压回路间应具有足够的安全距离。

(3)高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上。

(4)凡吸收比小于1.2的电动机，都应先干燥后再进行交流耐压试验。

(5)断路器的交流耐压试验应在分、合闸状态下分别进行。

(6)高压电缆打耐压试验装置除装配的成套设备外，进行绝缘试验时，宜将连接在一起的各种设备分离开来单独进行。

(7) 中试控股做直流耐压时， 试验电压按每级0.5倍额定电压分阶段升高， 每阶段停留1min， 并记录泄漏电流。
