电缆交流耐压试验仪

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。
此外，中试控股由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，中试控股因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定
交流耐压试验中，中试控股关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。
一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。
电缆交流耐压试验仪被试品是否被穿可按下述各种情况进行判断：
       1、根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品击穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时，虽然被试品击穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
       若出现这种情况，应根据在高压侧的测量电压装置高压侧的电压，中试控股被试品若击穿，其电压表只是要突然下降，而在低压侧测量的电压表也要下降，但有时很不明显。
       2、根据试验控制回路的状况进行分析。若过流继电器整定值适当，则被试品击穿时过流继电器动作，电磁开关即跳闸。若整定值过小，可以在升压过程中因被试品的电容电流过大而使过流继电器动作而跳闸。
       3、根据被试品状况进行分析。试验过程中，如被试品发出响声、断续放电响声、冒烟、产生气体、有焦臭味、及燃烧等都是不能容许的，应查明原因。如查明这种情况来自被试品绝缘部分，则可以认为被试品存在问题或已确实被。

什么是串联谐振？
      由于电力预防性试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏性试验，但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。

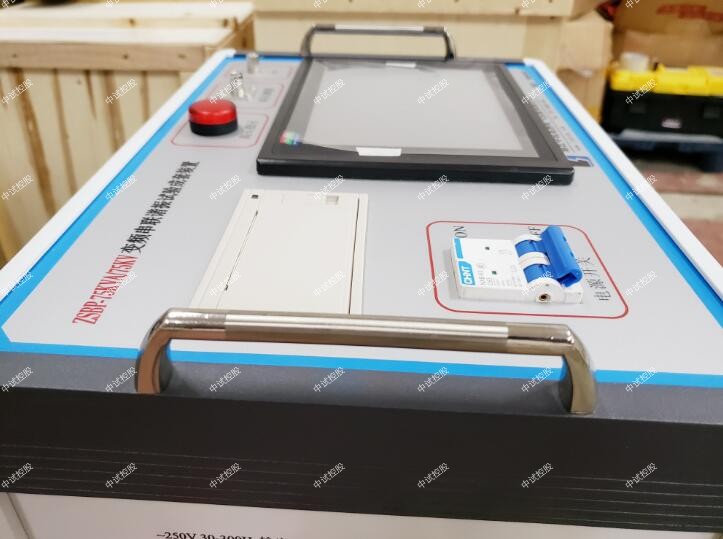

      ZSBP-512kVA/256kV变频串联谐振试验装置、电缆交流耐压试验仪变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。

串联谐振试验前有什么条件？
试验前条件分析
       当我们拿到试验之后，我们要分析试验的主体是什么，比如：电力电缆、变压器、GIS组合器还是母线等等，针对不同的内容所施加的电压不一样，像同样是变压器，中性点接地和不接地的电压等级就不同，而且接线也不同，电压和容量直接影响串联谐振试验装置的配置方案，所说的配置方案也就是连接方式，串联方式、怎么串联以及串联几个等等。
      要想达到串联谐振的条件是当容抗等于感抗时，即可产生谐振的条件。

ZSBP-512kVA/256kV变频串联谐振试验装置、电缆交流耐压试验仪
一、512kVA/256kV变频串联谐振试验装置适用范围

满足110kV/300mm2长度≤0.8km电缆的变频交流耐压试验，电容量≤0.12uf,最高试验电压128kV。

满足35kV/300mm2长度≤1.8km电缆的变频交流耐压试验，电容量≤0.342uf,最高试验电压52kV。

满足10kV/300mm2长度≤5km电缆的变频交流耐压试验，中试控股电容量≤1.85uf,最高试验电压22kV。

满足110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。

电缆交流耐压试验仪满足35kV/60000kVA变压器的交流耐压，电容量≤0.015uf,最高试验电压68kV。

满足110kV/60000kVA变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压95kV。

满足35kV PT、CT开关、中试控股母线和绝缘子等电气设备的交流耐压，最高试验电压不超过100kV。

二、512kVA/256kV变频串联谐振试验装置特点

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤

害，变频电源内电子元件不会击穿;

n 断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：中试控股在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. ZSBP-512kVA/256kV变频串联谐振试验装置、电缆交流耐压试验仪输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;

ZSBP-512kVA/256kV变频串联谐振试验装置、电缆交流耐压试验仪中试控股串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。

脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化,导致集肤深度也随之而改变,在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响,这在要求严格的应用场合中是不允许的。

 变频串联谐振试验装置是用于鉴定电气设备绝缘强度，中试控股它对于判断电气设备能否投入运行具有决定性的意义，也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。

        变频串联谐振采用的是谐振原理，在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。

       通过以上原理和现场的实际试验情况，一般变频串联谐振试验装置试验中的过电压发生于两种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。

       在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。

       ZSBP-512kVA/256kV变频串联谐振试验装置、电缆交流耐压试验仪以上为较简单的问题，但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段，也就是找到谐振点的过程中。使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样。系统默认找到高电压，也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。

       中试控股而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。
