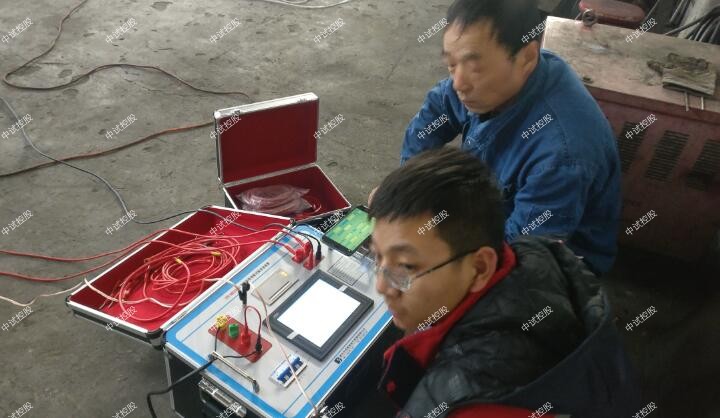

变压器耐压试验仪

对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。中试控股因为采用半波整流或倍压整流时，如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。

串联谐振的频率计算方法
串联谐振是指被串联电路部分的电压和电流达到同相,即电路中电感的感抗和电容的容抗相等,从而使被研究的电路表现出纯电阻特性。给定端电压,最大电流将出现在所研究的电路中,电路中消耗的有功功率也是最大的。

1、中试控股谐振的定义:电路中L、C的两个分量的能量相等。 当电路中的一个电抗元件释放能量时,另一个电抗元件必须吸收相同的能量,也就是说,在两个电抗元件之间将产生能量脉动。

2、电路必须有电感L和电容C才能产生谐振。

3、变压器耐压试验仪对应于共振的频率是共振频率,或共振频率,用F r示

4、串联谐振电路的条件:当q=qi2xl=i2xc时当XL=XC时,这是R-L-C串联电路谐振的条件。

串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。

同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。

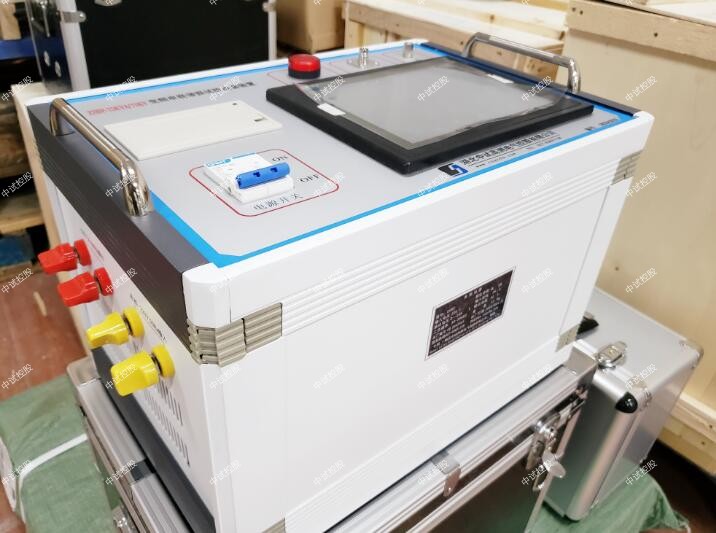

ZSBP-324kVA/54kV变频串联谐振成套装置、变压器耐压试验仪

一、 串联谐振被试品对象及试验要求：

35kV /300 mm2电缆，长度2000m的交流耐压试验，中试控股电容量≤0.38uF，试验频率为30-300Hz，试验电压52kV。

10kV /300 mm2电缆，长度6000m的交流耐压试验，电容量≤2.25uF，试验频率为30-300Hz，试验电压22kV。

二、电缆耐压测试仪工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：324kVA；

2. 输入电源：220（单相）/380（三相）±10%V，频率为50Hz；

3. 额定电压：54kV；27 kV；

4. 额定电流：6A；12A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温 升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

特点：
1、ZSBP-324kVA/54kV变频串联谐振成套装置、变压器耐压试验仪具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、中试控股装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

ZSBP-324kVA/54kV变频串联谐振成套装置、变压器耐压试验仪主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。它在电缆耐压中起到过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护等作用。
中试控股电缆串联谐振试验装置主要用途在以下几个方面：
6kV-500kV高压交联电缆 的交流耐压试验；
6kV-500kV变压器 的工频耐压试验 ；
GIS和SF6开关 的交流耐压试验 ；
发电机 的交流耐压试验
其它电力高压设备如母线，套管，互感器的交流耐压试验。

串联谐振与高压发生器的不同之处
串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。
中试控股同样是耐压试验设备的高压发生器，它们两者有什么区别吗？
ZSBP-324kVA/54kV变频串联谐振成套装置、变压器耐压试验仪运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
