变压器油耐压试验仪
时间：2021-01-19
变压器油耐压试验仪
简介

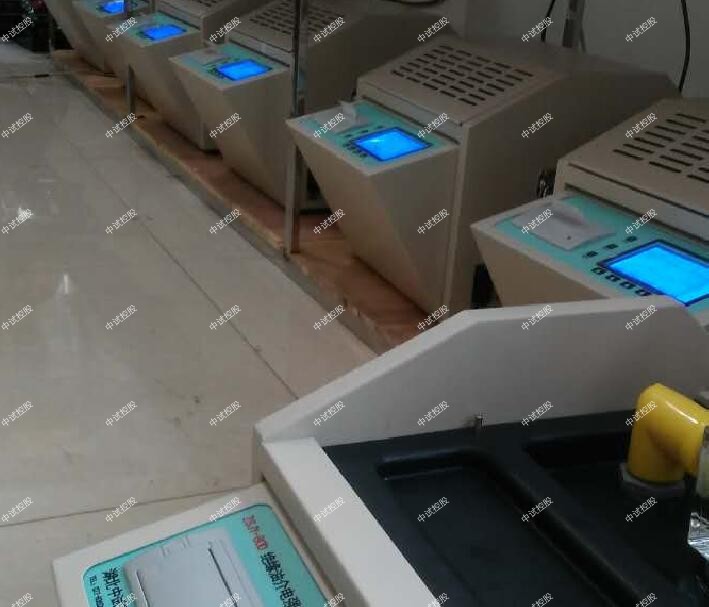

ZSJY-80D绝缘油耐压试验仪（绝缘油介电强度测试仪）是我中试控股依据国家标准GB507-1986及行标DL-474•4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。中试控股为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。中试控股由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。
特征
1. 仪器中试控股采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；
4. 变压器油耐压试验仪油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 中试控股仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
参数
1. 升压器容量 1.5kVA
2. 升压速度 2.0 kV/s，3.0 kV/s， 二档任选，误 差 0.2kV/s
3. 输出电压 0～80 kV
4. 电源畸变率 ＜1%
5. 显示方式 大屏幕液晶汉字显示
6. 电极间隙 标准2.5 mm
7. 外形尺寸 长410 mm；宽390 mm； 高380 mm
8. 仪器重量 26 kg
9. 环境温度 0～40℃
10. 相对湿度 ≤ 85%
11. 工作电源 AC 220V ± 20%
12. 电源频率 50 Hz ± 5 Hz
13. 功率消耗 ＜200 W
变压器油耐压试验仪试验包括少油断路器和多由断路器试验，其定期试验项目如下：
一、测量绝缘电阻
测量绝缘电阻式断路器试验中的一项基本试验，中试控股用2500V兆欧表进行测量。
高压多油断路器的绝缘部件有套管、拉杆、绝缘油等。中试控股测量高压多油断路器的绝缘电阻的目的主要是检查拉杆对地绝缘，因此，应该在合闸状态下进行。通过这项试验往往可以灵敏的发现拉杆受潮，沿面贯穿性缺陷，如弧道伤痕、裂纹等。对于引线套管绝缘严重不良(如受潮等)，也能被检出。例如某电业局1974年大修一台日本产44KV断路器，检测发现B相拉杆受潮，绝缘电阻为1700MZ，干燥后，绝缘电阻恢复到4000MZ；另一台G-100断路器拉杆受潮，绝缘电阻为220MZ，用红外线干燥后，绝缘电阻也恢复到4000MZ以上。
40.5KV以上高压少油断路器的主要绝缘部件有瓷套、拉杆和绝缘油。测量40.5KV以上高压少油断路器的绝缘电阻应分别在合闸状态下进行。在合闸状态下主要是检查拉杆对地绝缘；在分闸状态下主演是检查各断口之间的绝缘，通过测量可以检查出内部消弧室是否受潮或烧伤。40.5KV以下高压少油断路器主要绝缘部件有瓷瓶和绝缘拐臂。测量40.5KV以下高压少油断路器的绝缘电阻，也分别在合闸与分闸状态下进行，在合闸状态下，可以检查出内部消弧结构部分是否受潮或烧伤。
我公司有110KV少油断路器，对于产生受潮的原因分析有以下几点：
(1)天气因素。今年由于天气状况出现反常，特别是进入夏季以来，雨水充沛，而进入秋季，白天气高温，湿度小，夜间温度低，湿度大。昼夜温差大，湿度差大是今年秋季天气状况的明显特征。
(2)少油断路器本身结构存在的缺陷。
1.与外界的通口太多；
2.变压器油耐压试验仪油位的限制，使断口或主瓷套中存有一段没注油的空间；
3.各处的橡胶垫易老化。综上述，正是由于今年天气状况出现反常，特别是进入10月份，白天温度高,使断路器未注油部分的空气受热膨胀而大量排出，当夜晚降临，温度降低，使其受冷，压力减小而吸入外部潮湿的空气，从而使绝缘油吸潮，这个过程反复多次，导致油中水分大增，从而导致泄漏增大。
二、针对上述原因采取的措施，在分析出原因，实事求是，从实际出发解决问题。对出现问题的断路器的绝缘部件全部进行了更换，用真空滤油机将绝缘油滤至合格，然后，进行干燥，问题随之解决。
三、电力测试试验中为了能让设备能安全运行，特别是室外设备，普遍现象是：绝缘电阻直线下降，泄漏电流增大，很多大大超过了《规程》的不大于10UA的标准，严重的甚至高达43UA，而且数量也是每年在增加。天气状况作为一个很重要的因素必须仔细观测和研究，在遇到天气异常时，如高温、低温、潮湿等天气的时候我们要避免天气的因素干扰，使我们的数据更真实，更可靠。
在油耐压试验中，一般少油断路器试验是很少进行的，因为其绝缘结构主要是瓷绝缘和环氧玻璃丝布类绝缘，不会存在管套受潮问题。难于有效的发现绝缘油的缺陷。所以，在试验中我们主要的是用来进行交直流试验，来对电网安全进行一个检查。
电力变压器中的绝缘油在长期使用后需要定期检查，以判断变压器油的绝缘耐压水平和是否可以使用。因此，需要一种油介质强度测试仪。设备对绝缘油进行检测后，如何判断检测结果就显得尤为重要。如果结果无法判断，那么测试就毫无意义。本文中试控股将简要介绍绝缘油耐压测试仪(又叫油介电强度测试仪)的测试结果如何判断。
变压器油耐压试验仪在试验中，中试控股绝缘油的放电电阻有四种变化：
1、第一火花放电电压极低。第一次测试可能有一些外部因素，因为油样在喷油前被注入油杯或油杯电极的表面，这使得第一次测试值出现偏差，低一点，在这一点上，平均可以采取2-6次。
2、6火花放电电压值逐渐增大，通常出现在未经彻底清洗或处理且具有吸湿性的油样中，这是由于火花放电后油湿度增加所致。
3、六种火花放电电压值逐渐减小，它通常出现在纯油测试中，因为自由带电的颗粒、气泡和碳屑逐一增加，破坏了油的绝缘性能，还有自动的油测试，在连续六次测试中都没有搅拌，电极间碳粒逐渐增多，导致火花放电电压降低。
4、火花放电电压两端低，中间高，这是正常现象。
如果压力公差值有很大的偏差，例如，在基于预防试验方法的试验中，该1项试验的值与其他值相背离。可能无法计算该值，也可能重新测试油样。这可能是由于石油质量差或游离碳分布不均所致，由于耐油电压测试结果分散性高，如果每次击穿电压高(接近80kv)或结果相同，说明仪器可能损坏。
变压器油耐压试验仪的测试结果需要中试控股电力工作者认真判读。根据试验结果判断绝缘油的电压电阻等级，作为绝缘油参数的重要参考，应酌情考虑是否需要换绝缘油。
增值服务
- 三年质保,一年包换,三个月试用
