输电线路参数在线测量仪

用交流测量接头的电阻时，由于测量回路的电感和大电流发生器绕组磁场的影响，可能引起较大的误差，因此需提高整流型毫伏表(mV)的电压，以减小测量误差。

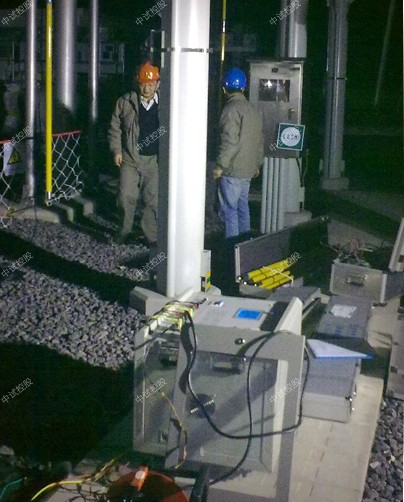

    在变电站采用交流测量接头的过渡电阻时，中试控股可用大电流发生器作电源进行接头试验。测量时，采用小截面的导线作电压引线比用大截面的导线误差小。这是因为小截面导线的电阻大，电抗分量的影响相对较小。

在交流下测量接头电压降的回路中若测量引线围绕的面积(图1－2中的斜线部分)越大，则测量的过渡电阻的误差也越大。为了减小其误差要尽量减小测量电压回路围绕的面积。为此，应将测量电压的引线纽绕。并在接头两侧圆周的不同点进行测量(图1－2中用虚线部分表示)，以便互相比较判断接头质量。

ZSXL-Y 输电线路异频参数测试系统、输电线路参数在线测量仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，中试控股保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，中试控股还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、测量精度高，中试控股仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、ZSXL-Y 输电线路异频参数测试系统、输电线路参数在线测量仪解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
ZSXL-Y 输电线路异频参数测试系统、输电线路参数在线测量仪保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
ZSXL-Y 输电线路异频参数测试系统、输电线路参数在线测量仪重量 61kg

 随着电力系统的发展，电网规模的扩大，各种微机监控设备的普遍应用，人们中试控股对接地的要求越来越高，而接地好坏的重要标准之一，就是接地装置的接地电阻大小。 目前的各种接地电阻测量方法，主要是为了测量工频接地电阻而采用的，是为了提高测量和计算的精度，或消除和降低测量中的干扰而研究出的方法。具体的试验方法详见《土壤电阻率测试方法》。

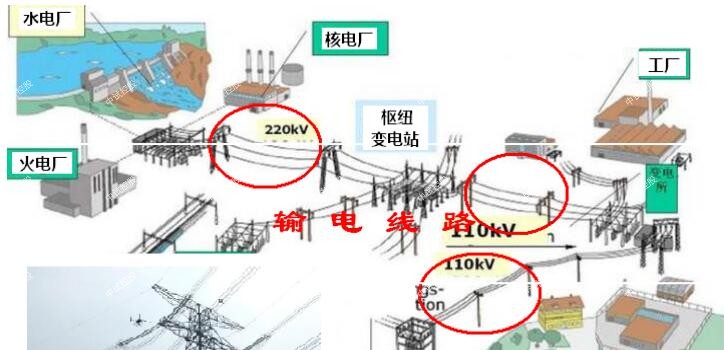

感应电产生原因

感应电问题包括电磁感应而产生的感应电压和感应电流。如果产生感应电的输电线路不接地，则只有感应电压存在;一旦线路接地，将产生入地的感应电流。运行中的输电线路对附近线路的感应电一般来自两方面：一是电磁感应，它与互感有关： 二是静电感应，它与电容有关。根据文献资料，影响感应电大小的因素有：线路运行状况(施工线路接地线电阻大小和接地位置、运行线路荷载、运行线路操作等)、平行线路长度、相间及回路间距离、每相导线分裂数、导线高度及线路的换位方式等。

感应电危险场所分析

由于中试控股感应电是临近平行或交叉带电线路产生的高压电场通过空气介质感应过来的，并且与带电线路的电压、线路之间的距离、平行长度及气象状况有关。在平行运行输电线路的附近架设线路时，导线呈悬空状态时会产生静电感应电压，如接地则会产生感应电流。感应电压与电容有关，即与导线的相对位置有关，而与它们平行的长度无关;感应电流除与对地电容有关外，还随着平行长度的加大而增大，施工线路与运行线路距离越近，运行导线电流越大，则在施工线路上产生的感应电压越高，感应电触电的危险也越大
