输电线路正序电容阻抗测试仪

输电线路正序电容测量方法

在传统的测试方法中通过电力计量用的CT和PT作电信号变换，中试控股用指针式的电力测试仪表（电流表、电压表和功率表）测量各个电参量，最后计算得到输电线路工频参数测试结果。由于传统方法测量接线复杂所需设备体积庞大十分不利于现场工作。针对这一问题，新研发了新一代输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，能极其方便准确的测量输电线路的工频参数。

现场测试接线

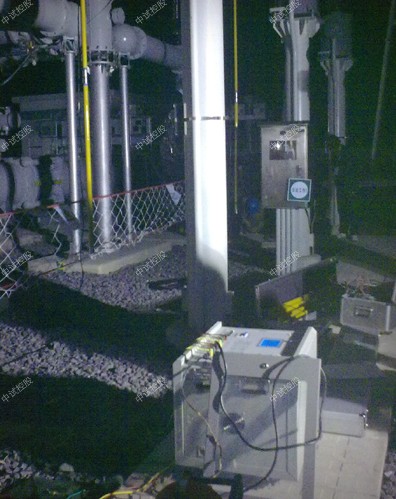

测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，最后将电压测量端子UA、UB、UC接入线路引下线线路侧，如下图所示：中试控股仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员安全。

输电线路为什么要核相及核相方法

输变电工程扩建、新安装或大修后投运对变动过内外接线的变压器，中试控股新架设或接线更动、走向发生变化的高压电源线路接入变电站、主设备大修后，竣工投运现场都要进行核相实验，即所谓的定相。核相通俗讲是通过测量两条输电线路的相序和相位，然后将两条线路相序及相位一致的并入在一起。如电网合并、变电站的主接线形式、变压器的接线组别、电压互感器二次接线方式等都需要核相后方可接线。

ZSXL-Y 输电线路异频参数测试系统、输电线路正序电容阻抗测试仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
ZSXL-Y 输电线路异频参数测试系统、输电线路正序电容阻抗测试仪最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 中试控股仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
ZSXL-Y 输电线路异频参数测试系统、输电线路正序电容阻抗测试仪电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

什么是零序阻抗

线路的正序阻抗和负序阻抗是相等的，并且正、负阻抗值是自身阻抗和互阻抗的差，中试控股而零序阻抗则是自身阻抗与互阻抗的和。对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了，因此通过检测这两个不应正常出现的分量，就可以知道系统出了问题。
