线路参数测试装置

220kV变电站输电线路工频参数仪特点：

1中试控股能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。

2.满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

3.220kV变电站输电线路工频参数仪采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

建设特高压直流输电线路主要技术问题

建设直流架空线路与交流架空线路，在机械结构的设计和计算方面，并没有显著差别。对于特高压直流输电线路的建设，需要重视以下三个方面的研究：
      1. 电晕效应。直流输电线路在正常运行情况下允许导线发生一定程度的电晕放电，由此将会产生电晕损失、电场效应、无线电干扰和可听噪声等，导致直流输电的运行损耗和环境影响。特高压工程由于电压高，如果设计不当，其电晕效应可能会比超高压工程的更大。通过对特高压直流电晕特性的研究，合理选择导线型式和绝缘子串、金具组装型式，降低电晕效应，减少运行损耗和对环境的影响。
       2. 绝缘配合。直流输电工程的绝缘配合对工程的投资和运行水平有极大影响。由于直流输电的“静电吸尘效应”，绝缘子的积污和污闪特性与交流的有很大不同，由此引起的污秽放电比交流的更为严重，合理选择直流线路的绝缘配合对于提高运行水平非常重要。由于特高压直流输电在世界上尚属首例，国内外现有的试验数据和研究成果十分有限，因此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
       3. 电磁环境影响。采用特高压直流输电，对于实现更大范围的资源优化配置，提高输电走廊的利用率和保护环境，无疑具有十分重要的意义。但与超高压工程相比，特高压直流输电工程具有电压高、导线大、铁塔高、单回线路走廊宽等特点，其电磁环境与±500千伏直流线路的有一定差别，由此带来的环境影响必然受到社会各界的关注。同时，特高压直流工程的电磁环境与导线型式、架线高度等密切相关。因此，认真研究特高压直流输电的电磁环境影响，对于工程建设满足环境保护要求和降低造价至关重要。

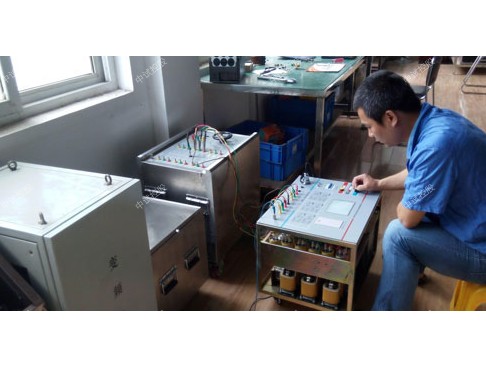

ZSXL-Y 输电线路异频参数测试系统、线路参数测试装置
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
ZSXL-Y 输电线路异频参数测试系统、线路参数测试装置内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
中试控股有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
ZSXL-Y 输电线路异频参数测试系统、线路参数测试装置测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
ZSXL-Y 输电线路异频参数测试系统、线路参数测试装置使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

中试控股核相的方法
核相实验分直接核相和间接核相两种。直接核相又因核相所用的测量器具不同分为如下几种:
（1）用万用表间接判断核相。适用于低压侧为380V/220V中性点直接接地的变压器核相、或电压互感器二次核相;
（2）高压核相器直接判断核相。适用于一切高压变压器的核相；两个不同的电网并网。目前短距离使用有线高压核相器，距离较远的我们可以使用无线传输功能的高压核相器，这种方法适用于任何高压线路。
（3）利用线路本身测量绝缘电阻核实相位。利用架空线路本身直接定相的方法是有效可靠的，采用此法应使用2500V的绝缘电阻表，测量出相位间及相间对地的绝缘电阻，并设计出测量相位关系表。这种方法只用于离线测量。 相位、相序错误的危害
回路接线相序错误的后果。当相序不同的两个电源系统或接线组别不同的变压器时，将会造成短路事故，严重损害两台主变压器；相序接错会使用户三相旋转电器反向旋转，损害设备、报废产品;功率型仪表失常、计量失效;负序电压继电器长期保持动作状态，继电保护装置可能误动，影响正常生产或其它不良后果。
