输配电线路的运行维护和管理

输配电线路的安全运行对人们的日常生活有着直接的影响，因此，相关部门要提高对这一问题的重视，积极采取措施完善对输配电线路运行和维护的管理，确保我国输配电线路的安全运行。
1.做好输配电线路工程设计的相关准备工作
在输配电线路工程设计审查的阶段，要求相关运行单位积极参与到线路的设计和规划审查中去，同时，在当地区域特点的基础上提出合理的意见和建议；在对输配电线路进行设计的过程中，运行单位还要参与到与线路有关地址的勘测工作之中，将收集到的当地的地理、地貌特征等材料作为设计的重要参考依据；另外，开展好验收工作，选择经验丰富的相关工作人员对工程进行检验和验收，中试控股严格按照相关规定进行线路设计，确保工程没有安全隐患的存在；在线路开始运行之前，相关部门要做好相应的准备工作，配备好专业的管理人员以及通讯设备、仪器仪表等装备；在线路试运行期间内，应加强对其巡视和监测，针对试运行过程中出现的问题及时发现、及时解决。
2.运行过程按规定定期检测

进出变电所输配电线路测试仪输配电线路在正常运行之后要定期进行巡视和观察，巡视过程中要面面俱到，不留死角。对于巡视过程中发现的问题要及时进行处理。另外，对于特定环境下的导线抛股、断股、腐蚀要尤其注意，并且，要加强对输配电线路中绝缘子、金具等辅助设备的检查，对于运行过程中发现的不符合要求或者设备老化的情况要做好记录并及时向上级汇报，按照相关规定进行更换和完善，杜绝一切安全隐患的存在。
对于短期内不会对设备运行产生不良影响的问题，可以安排到阶段性的工作计划当中进行；对于情况危险但是短期内不会产生不良影响的线路要在短时间内进行清除，并且加强对这一问题的关注；对于随时都可能对线路安全运行造成威胁的问题要尽快采取有效措施进行解决。

3.完善对设备的管理，提高设备质量
设备的质量是安全生产的前提和基础，对电网的安全运行也有着至关重要的影响，很多安全事故的发生都是由于设备不安全造成的。因此，中试控股作为相关管理人员要做好对设备的管理工作。
（1）科学安排设备检修工作，对于应当修理的设备要及时进行完善。
（2）强化对设备的检修管理，建立健全输电线路设备状态评估办法。
（3）提高相关的安全技术办法，尽快落实对输电线路的整改，确保供电质量和水平。
（4）对于短时间内难以解决的安全隐患要制定科学的应对方案，在平时做好对这一问题的观察，及时清除清除安全隐患。
4.完善现代输配电预警系统
建立健全输配电系统可以有效检测线路周围的环境状况，绝缘子表面盐值密度等，并且通过对获取信息的综合分析，使其在达到临界点时预先报警。
5.注重对输配电线路信息的采集
收集输配电线路的信息是对其进行维护和管理的前提。在检测设备提供的运行参数基础上结合其他设备对线路信息进行采集。目前，我国部分地区开始采用直升飞机对信息进行收集，这种方式取得了一定的成效。

ZS110A 线路工频参数测试仪、进出变电所输配电线路测试仪
简介
ZS-110A线路工频参数测试仪是我中试控股专门用于输电线路工频参数测量的高精度仪器，对于输电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，使用简便。

特征
1、可测量中试控股输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。
6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

参数

1、进出变电所输配电线路测试仪输入特性
电压测量范围：0~750V 宽量限，一档可保证精度。
电流测量范围：0~100A，内部自动切换量程。
2、准确度
电压、电流：±0.5%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
阻抗、容抗、感抗：0.5%
电阻、电容、电感、电导、电纳：0.5%
3、工作温度：－10℃~ +40℃
4、工作电源：交流160V~265V
5、绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
              b、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、体积：32cm×24cm×13cm
7、重量：3Kg

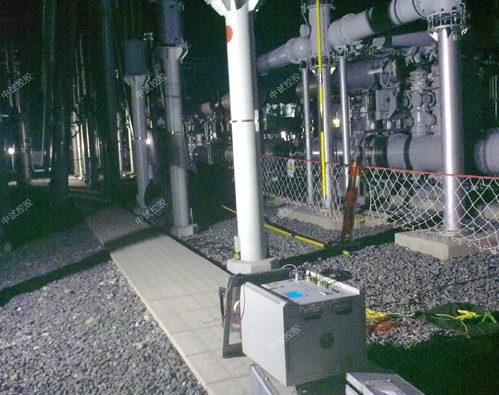

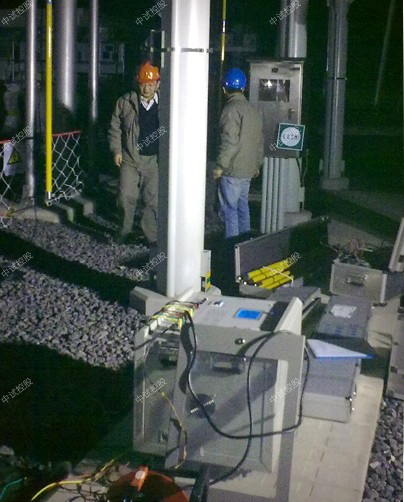

ZSXL-Y 输电线路异频参数测试系统、进出变电所输配电线路测试仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、进出变电所输配电线路测试仪测量精度高，中试控股仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 中试控股仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

输配电线路的故障排查及维护

在整个电力系统中，电能的分配以及输送都是通过输配电线路实现的，一旦输配电线路出现运行故障将会对电能的正常供应造成严重影响，同时还可能会引发安全事故，不利于用电安全，所以必须做好输配电线路的故障排查以及维护工作。

1.2 雷击

1.3 雨雪
