母线耐压试验装置

进行6-10kV分段母线（一段带电）交流耐压试验时应注意些什么？

通常应注意以下几点：
  (1)用闸断开与加压母线相连的所有分路，其中包括架空线和电缆线路、避雷器、电压互感器、站用变压器等。
  (2)当加压段与带电段之间的分段刀闸绝缘距离不足时，中试控股应加装绝缘隔板（即极间障）或采用选相加压的方法，以防止加压段与带电段之间发生火花放电。
  (3)试验变压器容量是否足够，并应在高压侧测量电压，以克服容升效应。

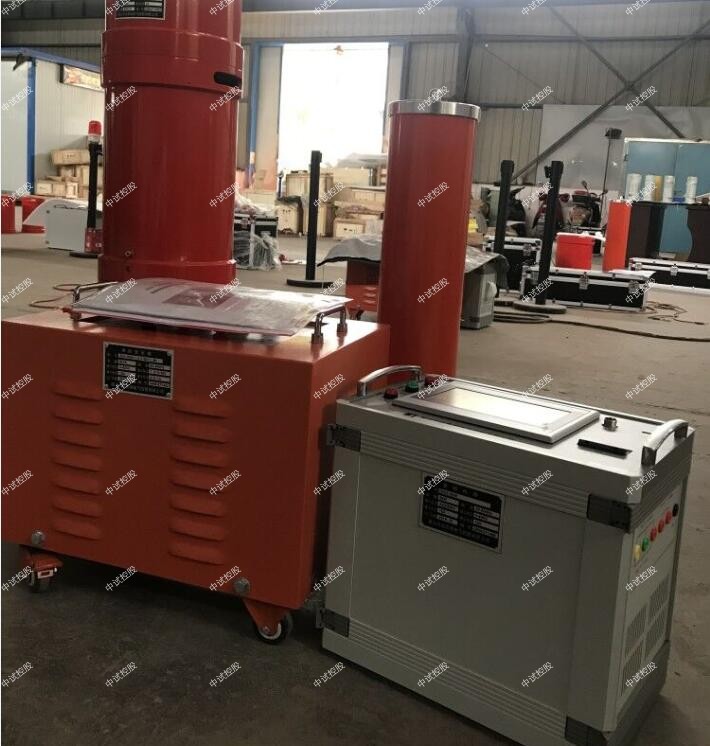

ZSBP-512kVA/256kV变频串联谐振试验装置、母线耐压试验装置
一、512kVA/256kV变频串联谐振试验装置适用范围

满足110kV/300mm2长度≤0.8km电缆的变频交流耐压试验，电容量≤0.12uf,最高试验电压128kV。

满足35kV/300mm2长度≤1.8km电缆的变频交流耐压试验，电容量≤0.342uf,最高试验电压52kV。

满足10kV/300mm2长度≤5km电缆的变频交流耐压试验，中试控股电容量≤1.85uf,最高试验电压22kV。

满足110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。

满足35kV/60000kVA变压器的交流耐压，电容量≤0.015uf,最高试验电压68kV。

满足110kV/60000kVA变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压95kV。

满足35kV PT、CT开关、母线和绝缘子等电气设备的交流耐压，最高试验电压不超过100kV。

二、512kVA/256kV变频串联谐振试验装置特点

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 母线耐压试验装置自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤

害，变频电源内电子元件不会击穿;

n 断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. 输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;

110kv母线耐压试验标准、母线耐压试验装置

110KV母线做交流耐压试验一般试验电压是多大110KV母线的交流耐压试验电压是:184KV,试验时间为1分钟.110KV开关的交流耐压试验电压是:265KV,试验时间为1分钟.

110KV耐压试验方案:试验电源采用:变频串联谐振成套装置,有试验人员指导现场试验准备工作.并有中试控股现场配合工作. 试验设备参数如下:4.1变频电源型号:输入电压:380V 输出电压:0-

128 kV

怎么做110KV耐压试验 电力设备在运行中,绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化,其中包括整体劣化和部分劣化,形成缺陷.交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法,是预防性试验的一项重要内容

一、当变压器电压等级为35kV及以上,且容量在10000kVA及以上时,应测量直流泄漏电流;

二、试验电压标准应符合表6.0.7的规定.当施加试验电压达1min时,在高压端读取泄漏电流.泄漏电流值不宜超过本标准附录三的规定. 表6.0.7 油

母线在正常运行时要长期承受额定电压,为了保证运行的安全,中试控股所以规定母线在长期停运或检修后,应当进行耐压试验
