500mm2、35KV电缆长度1.5公里交流谐振耐压试验装置

在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试产品造成严重损坏。
励磁变压器的容量和电压仅为试验电压和容量的1/q。中试控股试验设备体积小,重轻,非常有利于现场试验。

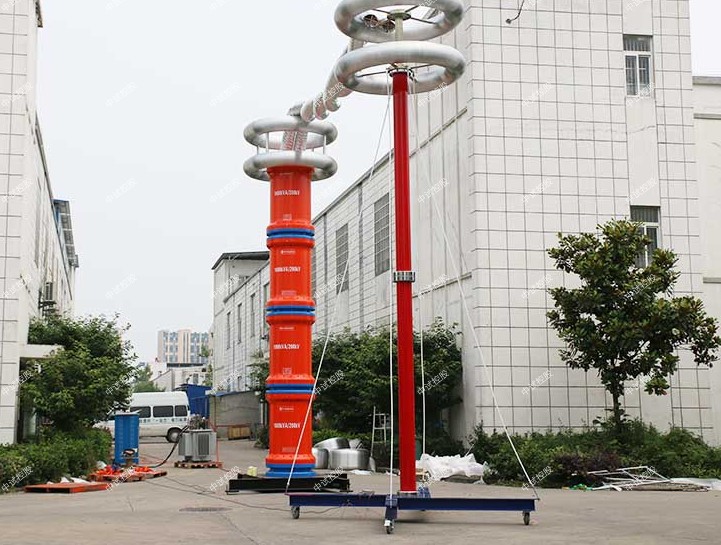

电缆串联谐振试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。它在电缆耐压中起到过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护等作用。
电缆串联谐振试验装置主要用途在以下几个方面：
6kV-500kV高压交联电缆 的交流耐压试验；
6kV-500kV变压器 的工频耐压试验 ；
GIS和SF6开关 的交流耐压试验 ；
发电机 的交流耐压试验
其它电力高压设备如母线，套管，互感器的交流耐压试验。

ZSBP-675KVA/270KV交流耐压谐振试验装置

1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

2、特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5500mm2、35KV电缆长度1.5公里交流谐振耐压试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，中试控股解决现场电源难找的问题。

3、设备适用范围
满足400mm2/110KV电缆，长度0.5公里的交流耐压试验。
满足500mm2/35KV电缆，长度1.5公里的交流耐压试验。
满足500mm2/10KV电缆，长度3公里的交流耐压试验。

5、使用环境条件
1 周围空气温度：
        最高温度：+45℃       最低温度：-10℃；
        最大日温差：35k       日照强度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相对湿度：≤90 %
4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它介质。

6、设备具体配置
试验要求：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。
500mm2/35KV电缆，长度1.5公里的交流耐压试验，试验时间60min，最高试验电压52kv，试验频率30～300Hz。最大等效电容量为0.348uF。
500mm2/10KV电缆，长度3公里的交流耐压试验，试验时间5min，最高试验电压22kv，试验频率30～300Hz。最大等效电容量为1.314uF。

电抗器的设计：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。当频率为35Hz时。

500mm2、35KV电缆长度1.5公里交流谐振耐压试验装置励磁变压器的配置
做400mm2/110KV电缆的交流耐压试验电压128kV。因品质因数Q值在额定负载下不小于30，所以，励磁变压器容量15kVA。
配置的励磁变压器规格为15kVA、10kV。

调频电源的配置：
调频电源的容量等于或大于励磁变压器的容量取15kVA。
配置的调频电源的规格为15kVA。

电容分压器的配置
因400mm2/110KV电缆的交流耐压试验电压128kV，所以，电容分压器电压为130kV、电容量为1000PF。
配置1台的电容分压器规格为130kv/0.001uF。

系统主要性能及参数
1、电源电压：   380V±10%、50Hz；
  2、额定容量：  675KVA；
  3、输出电压：    270KV，
  4、输出电流：  2.5A.
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

  四、系统配置及具体参数
1、变频控制电源50KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 50KW
c) 工作电源:      交流380V、50Hz 。
d) 输出电压:      0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  100A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 26Kg
2、 励磁变压器50KVA            1台
a) 额定容量:    50KVA
b) 输入电压:    500V
c) 输出电压： 2KV；4KV，10KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：  250Kg ;

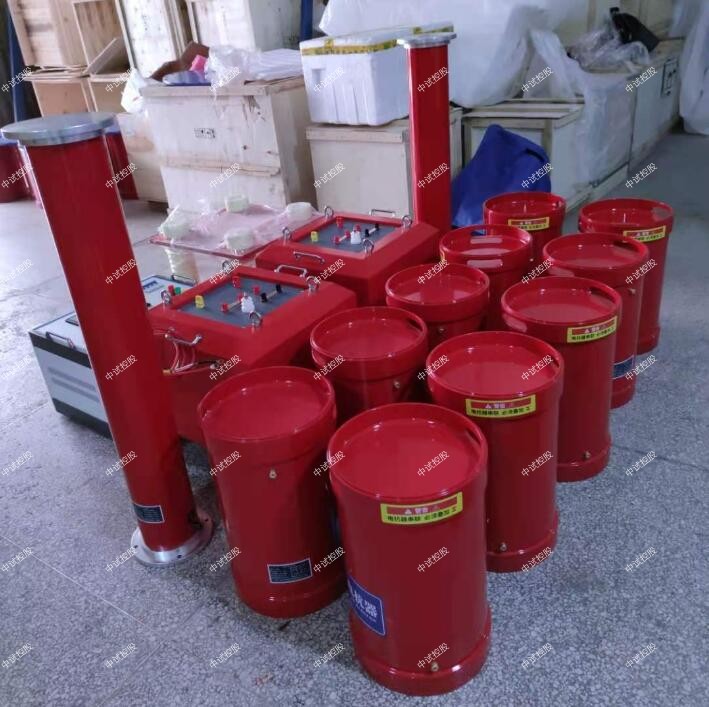

3、高压电抗器 ZSDK-67.5/27        10台
a) 额定容量：  67.5KVA
b) 额定电压：  27KV
c) 额定电流：  2.5A
e) 品质因素：  Q≥30
f) 结    构：  干式；
    g)  重    量： 75Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   TRF-270/0.001                1台
a) 额定电压：   270KV
b) 工作频率：    30～300Hz
c) 分 压 比：    2000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 500mm2、35KV电缆长度1.5公里交流谐振耐压试验装置介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg

 串联谐振失谐我们首先要分析，中试控股是怎么原因造成，比如电缆，如果是电缆被击穿造成，那么，这种就必须修复电缆之后再试验，其次，检查是否是安全距离过近，随着串联谐振装置的谐振电压升高，安全距离过近会产生放电，放电达到一定程度也会使串联谐振也会失谐停机，这种情况只需要简单处理一下即可。
        串联谐振常见的失谐基本就是以上两种，当然还有不确定的因数，遇到这种问题我们要停机检查，分析，不要盲目的送电。

串联谐振的相关知识
        一、定义
        在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
        二、危害性
        发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
        品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
        在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。

500mm2、35KV电缆长度1.5公里交流谐振耐压试验装置的电抗器的配置算法

中试控股成套串联谐振耐压试验装置。对1km规格26/35kV 120 mm2的电缆进行耐压试验。该装置由变频电源、励磁变、高压电抗器、电容分压器(电容量1000pF)、高压补偿电容器等组成。
根据试验标准确定试验电压，并根据试验电压考虑串联谐振耐压试验装置电抗器的组配：
