81kVA/81kV电缆耐压谐振装置

采用在被试品两端并联电容器的方式改变被试系统的电容量使得在激励源的作用下与电抗器谐振，通常称为调容式；还可以同时改变电抗器的感抗和被试系统的电容量使得系统达到谐振状态，通常称为调感调容式。
调感式通常中试控股采用调节铁心电抗器的气隙的方式，可以连续平滑的调节感抗值，操作比较方便。电容则不能连续的调节，所以现场操作一般使用调感法或调感调容法。
电力系统中，有的类型的试品的的电容量是几个固定的量，比如CVT，它只有几个固定的电容值。有的试品是根据试品的容量和电压等级及其他特征而变化的，比如发电机，变压器，电缆等。因此，工频谐振大多分为两类，一类为电抗器电抗值需要连续可调节的，另一种只需要电抗值在几个固定值之间选择的。第一类主要适合发电机和变压器，第二类主要适合CVT。

电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电，将电缆两端所连接设备断开，试验时不附带其他设备;将两端电缆头绝缘表面擦干净，以减少表面泄露电流所引起的误差，必要时应在电缆头相间加绝缘挡板。

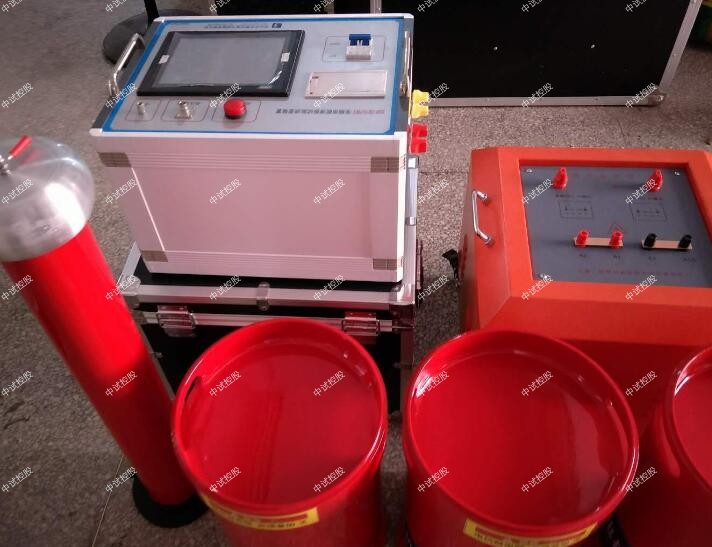

ZSBP-81kVA/81kV耐压谐振装置
35kV变压器开关谐振50MVA主变

1、81kVA/81kV电缆耐压谐振装置帮助实现各种被试品的预防交流耐压试验和交接交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试品对象：

35kV/50MVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
10kV/31.5MVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

额定容量：81kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：81kV
额定电流：1A
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
温    升：额定负载下连续运行5min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护

ZSBP-81kVA/81kV耐压谐振装置测量精度：系统有效值1.5级；

10kV/31.5MVA主变
激励变压器ZSJLB-6kVA                    1
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：3kV；6kV；
结    构：干式；
重    量：约40kg；

变频电源ZSXB-F-6kW/220/380V                          1

额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件zui高温度≤65K;
噪 声 水 平：≤50dB

高压电抗器ZSDK-27kVA/27kV                    3
额定容量：27kVA;
额定电压：27kV；
额定电流：1A；
电 感 量：110H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约38kg；

电容分压器ZSFRC-80kV/1000pF                      1
额定电压：80kV；
高压电容量：1000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约8kg；

补偿电容器ZSBC-70kV/20000pF （抽头35kV）      1
额定电压：70kV；
高压电容量：20000pF
81kVA/81kV电缆耐压谐振装置介质损耗：tgσ≤0.5%；
重    量：约10kg；

对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时，81kVA/81kV电缆耐压谐振装置如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。

串联谐振的频率计算方法
81kVA/81kV电缆耐压谐振装置是指被串联电路部分的电压和电流达到同相,即电路中电感的感抗和电容的容抗相等,从而使被研究的电路表现出纯电阻特性。给定端电压,最大电流将出现在所研究的电路中,电路中消耗的有功功率也是最大的。

1、谐振的定义:电路中L、C的两个分量的能量相等。 当电路中的一个电抗元件释放能量时,另一个电抗元件必须吸收相同的能量,也就是说,中试控股在两个电抗元件之间将产生能量脉动。

2、电路必须有电感L和电容C才能产生谐振。

3、对应于共振的频率是共振频率,或共振频率,用F r示

4、串联谐振电路的条件:当q=qi2xl=i2xc时当XL=XC时,这是R-L-C串联电路谐振的条件。
