300mm2、10kv电缆长度3km交流耐压谐振装置

电缆串联谐振试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。它在电缆耐压中起到过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护等作用。
电缆串联谐振试验装置中试控股主要用途在以下几个方面：
6kV-500kV高压交联电缆 的交流耐压试验；
6kV-500kV变压器 的工频耐压试验 ；
GIS和SF6开关 的交流耐压试验 ；
发电机 的交流耐压试验
其它电力高压设备如母线，套管，互感器的交流耐压试验。

ZSBP-220kVA/55kV 变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

2、串并联谐振试验装置特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6中试控股具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、适用范围：
满足300mm2/35kv交联电缆长度1km的交流耐压试验。
满足300mm2/10kv交联电缆长度3km的交流耐压试验。
300mm2、10kv电缆长度3km交流耐压谐振装置满足10kv及以下开关、母线等高压电器的交流耐压试验。

4、ZSBP-220kVA/55kV 变频串联谐振耐压试验装置使用环境条件：
1 环境温度：-10℃～40℃
2 相对湿度：不大于90%
3 海拔高度：2500米以下

总结:中试控股装置容量定为220kVA/55KV;分四节电抗器，电抗器单节为55kVA/22kV/2.5A通过组合使用能满足上述被试品的试验要求。

串联谐振与高压发生器的不同之处

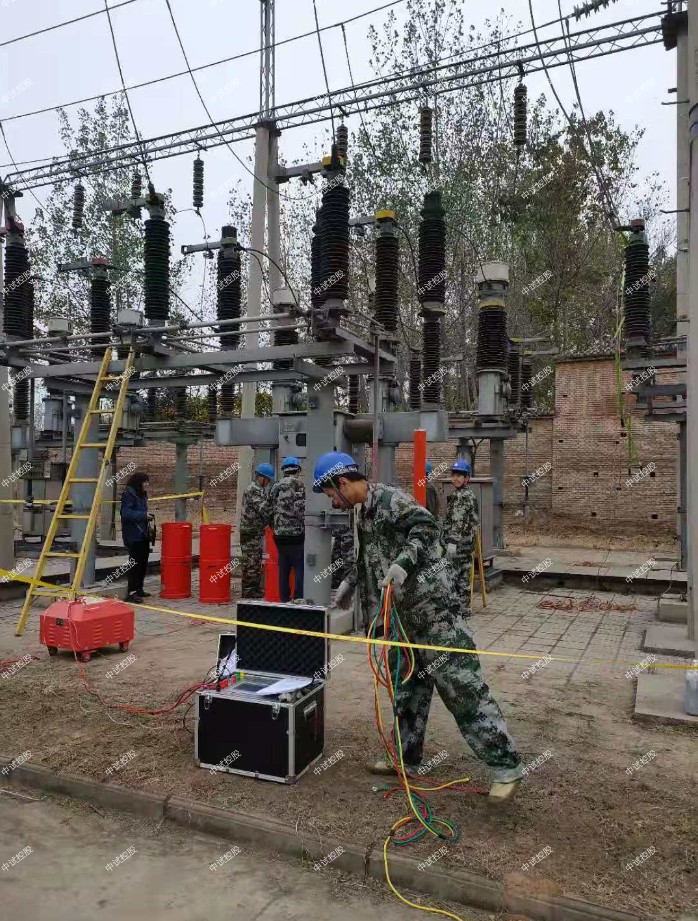

串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。
同样是耐压试验设备的高压发生器，它们两者有什么区别吗？
串联谐振试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,中试控股使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
