300mm2、35kv电缆1km交流耐压谐振装置
串联谐振失谐解决办法
串联谐振失谐我们首先要分析,是怎么原因造成,比如电缆,如果是电缆被击穿造成,那么,这种就必须修复电缆之后再试验,其次,中试控股检查是否是安全距离过近,随着串联谐振装置的谐振电压升高,安全距离过近会产生放电,放电达到一定程度也会使串联谐振也会失谐停机,这种情况只需要简单处理一下即可。
串联谐振常见的失谐基本就是以上两种,当然还有不确定的因数,遇到这种问题我们要停机检查,分析,不要盲目的送电。
串联谐振的相关知识
一、定义
300mm2、35kv电缆1km交流耐压谐振装置在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时,电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小,电流将达到最大值。
二、危害性
发生谐振时,由于感抗和容抗相等,中试控股所以电感和电容两端的电压有效值相等,即:UL=UC。又由于其相位相反,因此这两个电压是相互抵消的。在电容或电感的电压有效值为:UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数,它代表电压比。即UC/U或UL/U。
品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大,电阻越小,则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中,中试控股串联谐振将会产生高出电网额定电压数倍的过电压,对电力设备的安全造成很大危害。
在R-L-C串联电路中,出现线路端电压和电流同相位的现象叫串联谐振。
ZSBP-220kVA/55kV 变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理:
1.1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串并联谐振,在被试品上获得高电压,是当前高电压试验的一种新方法,深受专家好评,在国内外已经得到广泛的使用。
2、串并联谐振试验装置特点:
1具有输出容量大,输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单,并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然,并可打印试验结果。
6具有试品击穿后无过电压之虞,对试品的损坏相当小。
7300mm2、35kv电缆1km交流耐压谐振装置试验所需电源容量小,中试控股仅是工频变压器试验所需电源容量的几分之一,解决现场电源难找的问题。
3、适用范围:
满足300mm2/35kv交联电缆长度1km的交流耐压试验。
满足300mm2/10kv交联电缆长度3km的交流耐压试验。
满足10kv及以下开关、母线等高压电器的交流耐压试验。
4、300mm2、35kv电缆1km交流耐压谐振装置使用环境条件:
1 环境温度:-10℃~40℃
2 相对湿度:不大于90%
3 海拔高度:2500米以下

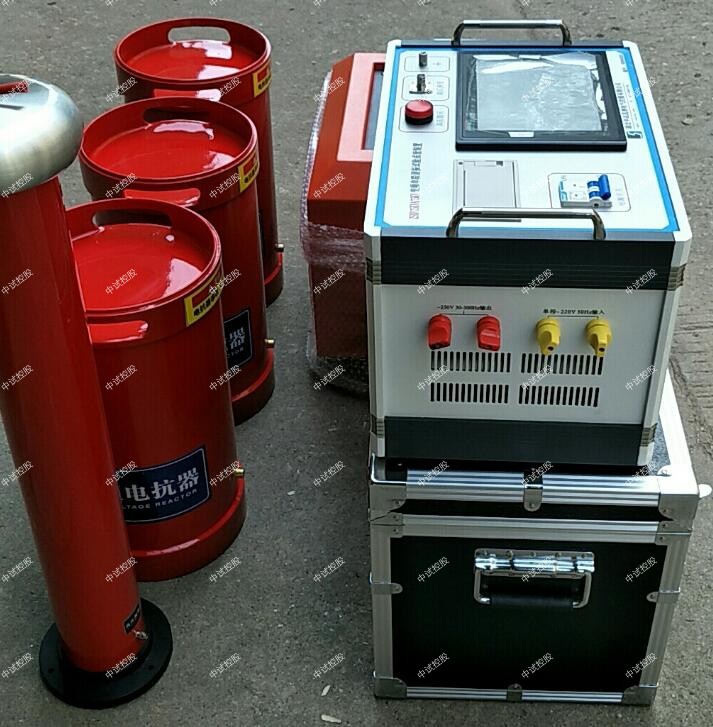

总结:装置容量定为220kVA/55KV;分四节电抗器,电抗器单节为55kVA/22kV/2.5A通过组合使用能满足上述被试品的试验要求。
变频串联谐振的升压方法
变频串联谐振升压方法有工频谐振升压法和变频谐振升压法,工频谐振升压法主要用于发电机、变压器和电容式电压互感器的试验,变频谐振升压法主要用于交联电缆的试验。能满足电缆因长度不同,电容量在较大范围内变化的要求。
工频谐振升压系统是在工频条件下(现场试验为50Hz)使得电感和被试品电容谐振,产生工频高压。
工频谐振升压系统一般采用调节电感感抗的方式在激励源的作用下使得电抗器和被试品电容谐振,通常称为调感式;中试控股也可以采用在被试品两端并联电容器的方式改变被试系统的电容量使得在激励源的作用下与电抗器谐振,通常称为调容式;还可以同时改变电抗器的感抗和被试系统的电容量使得系统达到谐振状态,通常称为调感调容式。
调感式通常采用调节铁心电抗器的气隙的方式,可以连续平滑的调节感抗值,操作比较方便。电容则不能连续的调节,所以现场操作一般使用调感法或调感调容法。
电力系统中,有的类型的试品的的电容量是几个固定的量,比如CVT,它只有几个固定的电容值。有的试品是根据试品的容量和电压等级及其他特征而变化的,比如发电机,变压器,电缆等。因此,工频谐振大多分为两类,一类为电抗器电抗值需要连续可调节的,另一种只需要电抗值在几个固定值之间选择的。第一类主要适合发电机和变压器,第二类主要适合CVT。
电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电,将电缆两端所连接设备断开,试验时不附带其他设备;中试控股将两端电缆头绝缘表面擦干净,以减少表面泄露电流所引起的误差,必要时应在电缆头相间加绝缘挡板。
试验场地应做好安全措施如安围栏、警告牌等,检查接地线、放电棒是否接好。加压时,应分段逐渐缓慢升电压以防充电电流过大,并分别在0.25-1.0倍试验电压下停留1分钟后读取泄漏电流值;最后在试验电压下按规定的时间进行耐压试验,并在耐压试验终了前,再读取耐压后的泄漏电流值。
