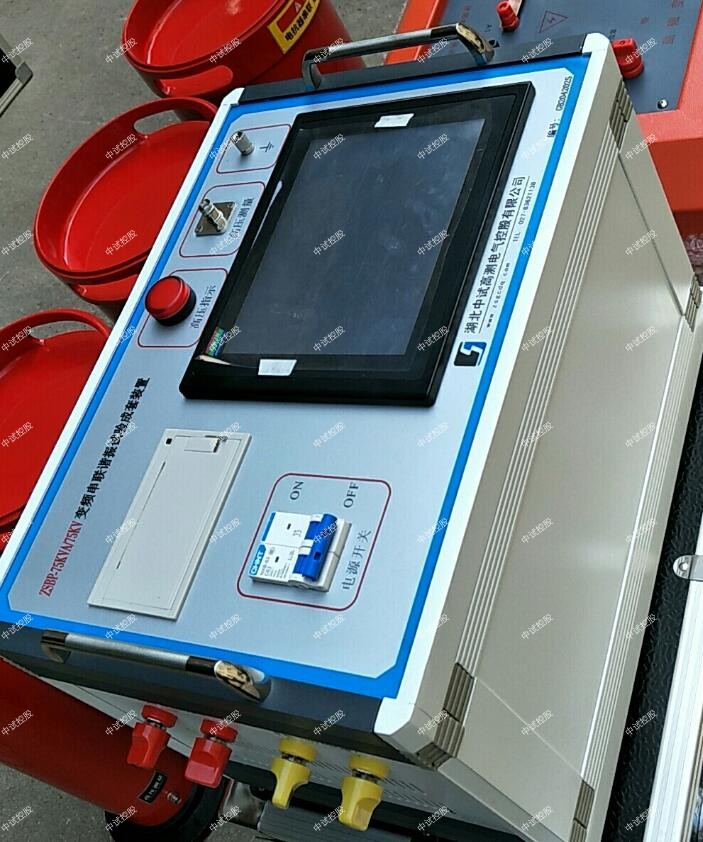

10kV/800mm2/1000m谐振试验装置

变频串联谐振试验成套装置的电路是电容器与电感线圈串并联而成的。谐振电路广泛应用在无线电技术和广播电视技术；另外，各种无线电装置、设备、测量仪器等都缺不了谐振电路，这种电路的显著特点就是它具有选频能力，它可以将有用的频率成分保留下来，中试控股而将无用的频率成分滤除，并执行许多其他有用的任务。

电容器和线圈的共同特点是储存电力的能力，当电压施加在电容器C的极板上时，在分隔两极板的薄介质层中形成静电荷；如果负载连接到电容器的引线，则通过电路时间常数通过负载放电的速率取决于电阻和电容。

10kV/800mm2/1000m谐振试验装置适用范围：

1、110kV及以下电压等级GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压265kV，频率30-300HZ，试品耐受标准电压时间1min；

2、110kV/800mm2/1000m（单位电容量0.215uF/km）及以内的交联电缆交流耐压试验，最高试验电压128kV，频率30-300HZ，试品耐受标准电压时间60min；

3、中试控股220kV及以下电压等级电力变压器（试品电容不大于22000pF）主绝缘工频交流耐压试验，最高试验电压160kV,频率45-65HZ，试品耐受标准电压时间1min；

4、10kV/800mm2/1000m谐振试验装置220kV GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压495kV，频率30-300HZ，试品耐受标准电压时间1min；

5、220kV/630mm2/1000m（单位电容量0.12uF/km）及以内的交联电缆交流耐压试验，最高试验电压215.9kV，频率20-300HZ，试品耐受标准电压时间60min;

电感L也可以储存电能，然后通过负载将其消散，当电压施加到线圈（或任何变型，总是具有一定程度的电感）时，在周围空间中形成磁场；建立磁场的作用需要能量，能量储存在磁场中，而不是作为电阻负载以热的形式耗散；如果电感现在连接到负载，磁场崩溃，其能量释放到电路。

在串联谐振电路中，在谐振频率处阻抗最大，此时电流最小；在由电阻、电感和电容组成的串联电路中，当电容电抗XC等于电感电抗XL，即XC=XL时，电路中电压U和电流I的相位同样，电路呈现电阻，这种现象称为串联谐振。当电路发生串联谐振时，中试控股电路的阻抗Z=√R^2（XC-XL）^2=R，总阻抗最小，电流达到最大值，这些LC电路中的任何一个都可以并联或串联，以产生直通或带阻。

理想情况下，谐振电路会无限期地响，但在现实世界中，少量的电阻会逐渐将输出降低到零，示波器显示的波形称为阻尼波。这种情况通常在自然界和电子电路中都会出现；如果将电能连续地馈入电路，则存在称为震荡的情况，震荡器是几乎所有现代广播和电视设备中所用超外差的基本组成部分。
