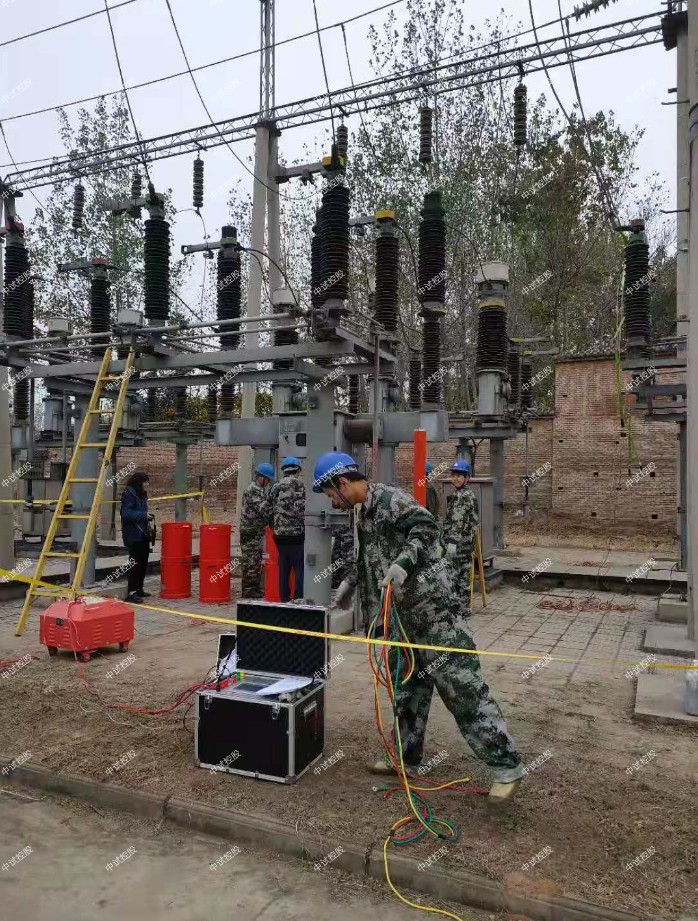

10kV/300mm2电缆,长度2000m电缆交流耐压试验设备

一、被试品对象及试验要求

1、10kV/300mm2电缆,长度2000m的交流耐压试验，电容量≤0.75μF，试验频率为30Hz～300Hz，试验电压为22kV；

2、35kV/300mm2电缆,长度500m的交流耐压试验（串联谐振），电容量≤0.097μF，试验频率为30Hz～300Hz，试验电压为52kV；

二、 工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

一、 装置主要技术参数及功能

1. 额定容量：88kVA；

2. 输入电源：220（单相）/380（三相）±10%V，频率为50Hz；

3. 额定电压：22kV；

4. 额定电流：4A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温 升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 10kV/300mm2电缆,长度2000m电缆交流耐压试验设备测量精度：系统有效值1.5级；

在低频率下，电容器将具有  更高的  阻抗和将主导下将L的阻抗和R.这意味着  电容器确定的电流流过电路的量。随着频率  增加，C的阻抗  减小  ，电流  增加。

在高频率下，电感器将具有  更高的  阻抗和将主导下的C和R的阻抗这意味着，  电感器确定的电流流过电路的量。 随着频率  增加，L的阻抗  增加  ，电流  减小。

在共振时，L的阻抗等于C的阻抗，只有它们彼此异相180度，然后抵消以创建  零阻抗，并且剩下R作为阻抗。
