CTP-120P伏安互感器综合测试仪

基于低频变频技术的互感器励磁特性和变比、极性测试仪
一、简介
电流、电压互感器测试仪器。采用高性能DSP和ARM、产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
二、特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1208等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

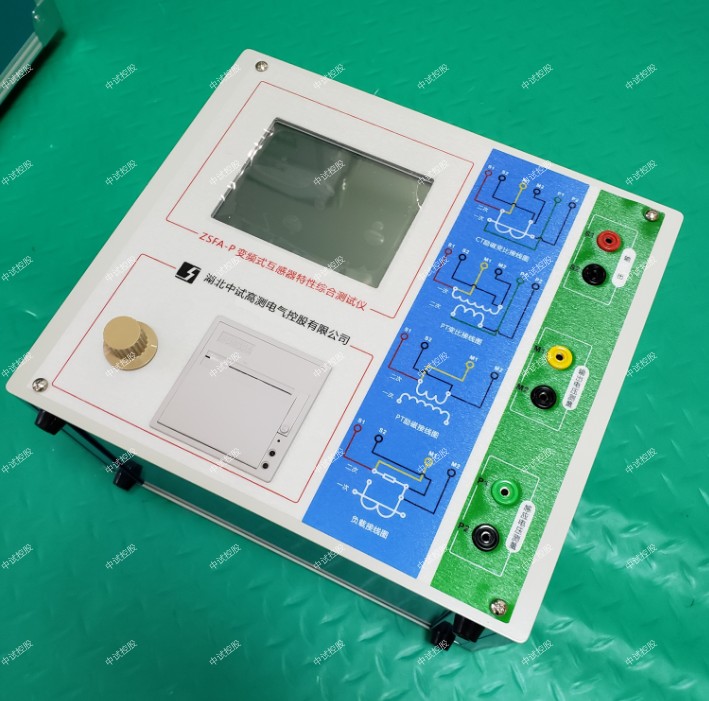

4、ZSFA-P 变频式互感器特性测试仪、CTP-120P伏安互感器综合测试仪基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、中试控股界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。
三、参数指标
测试用途 保护类CT，保护类PT
输出 0~180Vrms，12Arms，18A（峰值）
CT变比
测量 范围 1~40000
 精度 ±0.05%
PT变比
测量 范围 1~40000
 精度 ±0.05%
相位测量 精度 ±5min
 分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
 精度 2%±2mΩ
中试控股交流负载测量 范围 0~1000VA
 精度 2%±0.2VA
输入电源电压 AC220V±10%，50Hz
工作环境 温度：-10οC~50οC，湿度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

1、CT伏安特性概念
CT伏安特性,是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。
2、CT伏安特性试验目的
(1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。
(2) 运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。
(3)CTP-120P伏安互感器综合测试仪以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。
3、CT伏安特性试验
测得的伏安特性曲线与伏安特性曲线或zui近的测量伏安特性曲线比较,拐点位置电压不应有显著降低。若有显著降低,应检查二次绕组是否存在匝间短路。施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。
其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降（在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2），据此判断CT二次绕组异常。

中试控股CTP-120P伏安互感器综合测试仪装置主机包含全自动升压器、内置升流器、微机控制系统、8寸彩屏大屏幕全汉化LCD、分辨率高达1024*768，带微型打印机、全触摸操作、USB口、等部分。中试控股装置主机可以直接用于做CT的伏安特性试验、拐点计算、5％和10％误差曲线、变比极性试验、比差试验、角差试验、二次侧回路负载测试、一次通流试验。PT的伏安特性试验、变比极性试验，以及CT/PT的二次绕组交流耐压，CT/PT二次直流电阻等试验。
触摸屏使用方法
触摸屏的功能类似手机上使用的触摸屏，需要执行某个操作或者指令时直接用手指点击对应的图标或者文字即可。
数据输入：中试控股当需要修改数据时，请用手指直接点击需要修改数据的位置上，单击触摸屏，即弹出虚拟键盘，直接用手指点击所需要输入的数据，虚拟键盘的确定按键为确定当前的输入。返回箭头为删除当前的输入数据，取消按键为取消当前所输入的全部数据。

CT10%误差曲线校验

中试控股10%误差曲线是保护用电流互感器的一个重要的基本特性。继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。为了使电保护装置能够正确反应一次系统状况而正确动作，要求电流互感器的变比误差小于或等于10%。不论是一次电流加大，还是二次负载阻抗增加，其结果都会引起电流互感器感应电动势的升高，从而扩大误差。所谓10%误差曲线是变比误差为10%时，一次电流(I1)与其额定电流（I1N）的比值(m = I1/ I1N)和二次负载阻抗（ZY）的关系特性曲线。也可以理解为，在不同的一次电流倍数下，为使电流互感器的变比误差小于或等于10%而允许的zui大二次负载阻抗。
实际工作中常采用伏安特性法先测量CT的伏安特性曲线，根据CT的伏安特性曲线再绘出“CT的10%误差曲线。根据电流互感器10%误差的曲线得出二次回路的zui大允许阻抗ZYmax与该二次回路的实际阻抗ZL进行比较，若ZL＜ZYmax则认为该电流互感器是满足10%误差要求的。

CT伏安特性测试仪是一种专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率。
互感器伏安特性测试仪（CT/PT）
1、互感器伏安特性测试仪支持检测CT和PT
2、互感器伏安特性测试仪满足 GB1207、GB1208等规程要求
3、无需外接其它辅助设备，单机即可完成所有检测项目
4、自带微型快速打印机、可直接现场打印测试结果
5、采用智能控制器，操作简单
6、大屏幕液晶，图形化显示接口
7、按规程自动给出CT/PT（励磁）拐点值
8、自动给出5%和10%误差曲线
9、可保存3000组测试资料，掉电后不丢失
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告
11、小巧轻便≤22Kg，非常利于现场测试
