CT互感器动稳定和短时热电流试验仪

额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N

  电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。

   比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。

   对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。

  采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。

一、概述

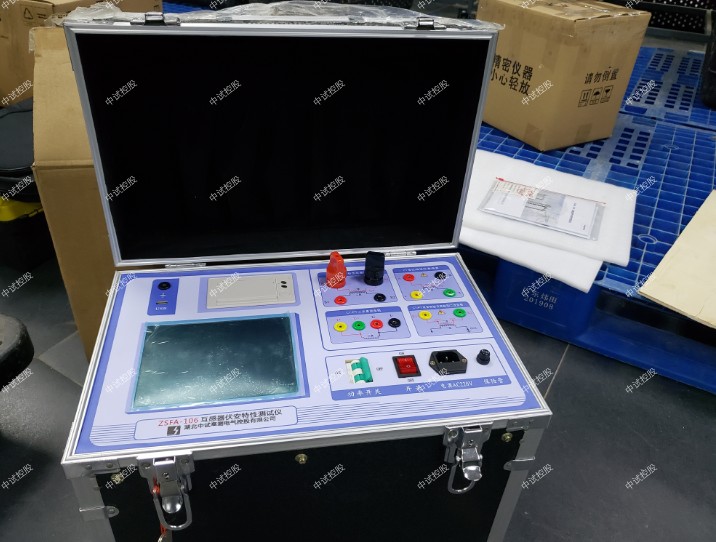

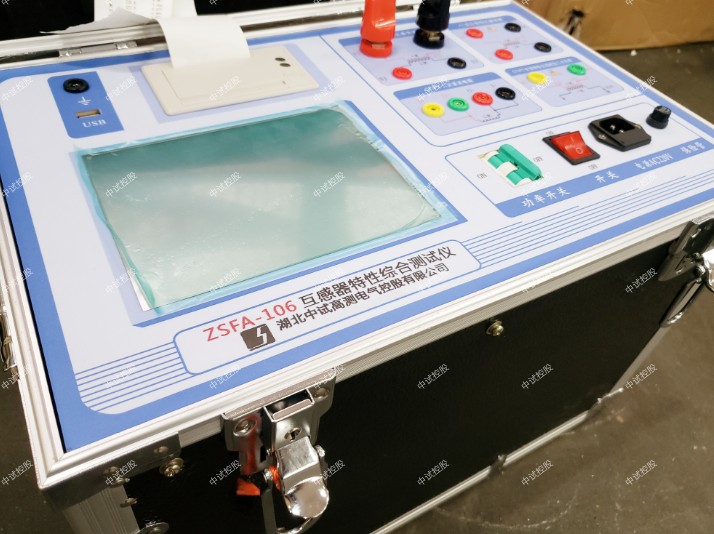

ZSFA-106 互感器特性综合测试仪、CT互感器动稳定和短时热电流试验仪是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

技术特点
1、全自动型测试仪
只需设定zui高输出电压和zui大输出电流，中试控股仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性
比差、角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样
所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便
仅需单一输入电源，AC220V,摒弃个别的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存
试验的数据可通过U盘传至PC机，中试控股由PC进行处理，显示、打印、存储数据及曲线报告，便了整理报告。
7、日期和时钟
仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高
全微机化装置，中试控股设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大
单机输出功率大，交流电压输出高达2500V，电流输出短时可达25A；1000A机型为1000A。
10、CT互感器动稳定和短时热电流试验仪自带大屏幕8寸彩色触摸LCD、全汉化图形界面
11、触摸屏操作
采用触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用长。
12、超大容量的数据存储
单机各个功能试验可存储200组测试数据，数据掉电永久不会丢失

参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A

额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N

  电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。

   比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。

   对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。

  CT互感器动稳定和短时热电流试验仪采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。

 CT互感器动稳定和短时热电流试验仪伏安特性试验：单机大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz;能够真正有效模拟互感器的真实状态，符合相关检修规定，
