绝缘子泄露试验装置

绝缘子停电测试仪注意事项

规范操作不仅是可以提高设备的使用寿命，更是对自己人身安全的负责，面对高压我们更是应该小心万分了。下面我们一起来看绝缘子停电测试仪在使用过程中的注意事项。
    为了本测试仪的电池耐用，本测试仪采用了独特的升压方式，即晶体震荡，再通过特殊的频率脉冲分配电路，产生脉动脉冲信号，整流滤波后得到高压，通过这种方法大大的提升了电池的利用率。
     其次为了节省电池能量，将5000V直流高压的电源内阻设计为1000MΩ。其优点是电池耐用。产生静态高压时，中试控股整机耗电量约为15mA，仅相当于一台小型半导体收音机的耗电量；在不经常使用时，一节9V层叠电池可使用两年。其缺点是5000V直流电压容易受到外界环境的影响而改变，特别是环境湿度的影响。一般情况下，高压应在4000V至6000V之间。
    第一、“电源开关”打开后，不要用手直接接触“测试杆”，以免高压静电伤人；
    第二、为避免使用后忘记关电源开关，本测试仪设有自动关机功能，关机时间约为10分钟（自动关机后若要继续使用，将“电源开关”拨到“关”再拨到“开”。）；
    第三，当“显示屏”显示［ - ］表示电池电量即将耗尽，应快更换电池。

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 绝缘子泄露试验装置逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、ZSML-20S绝缘子芯棒泄露电流试验装置整机技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
ZSML-20S绝缘子芯棒泄露电流试验装置电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、操作方法及步骤：

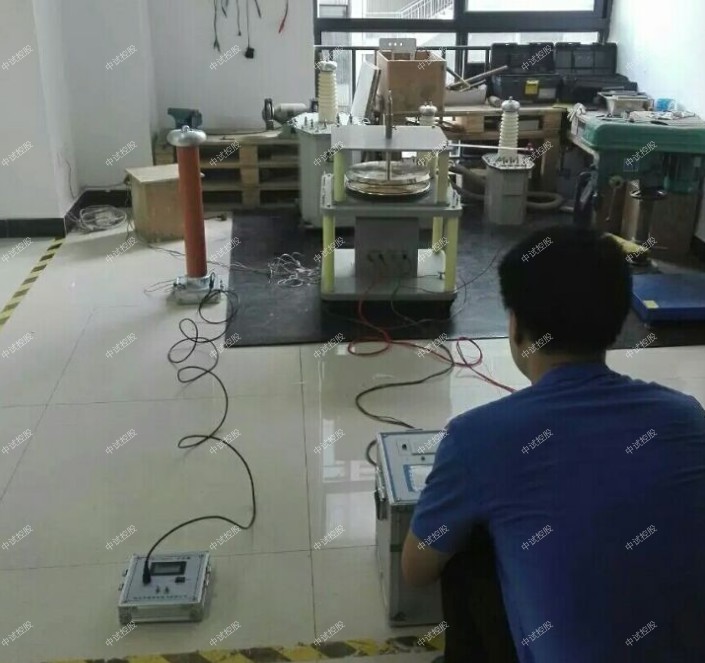

1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）

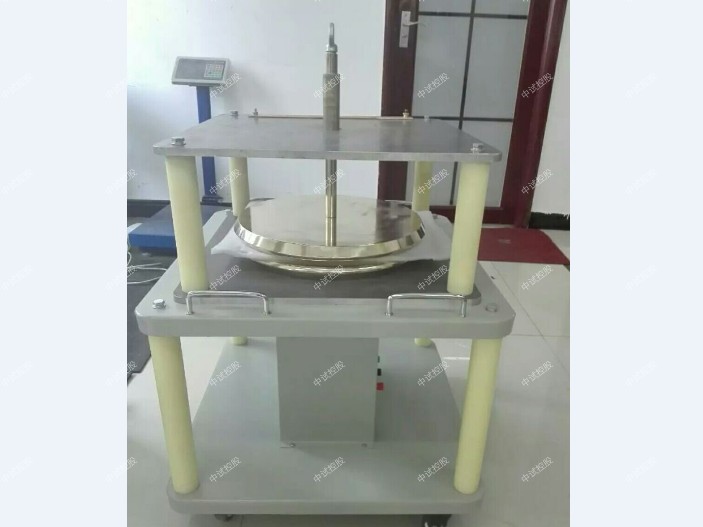

2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. ZSML-20S绝缘子芯棒泄露电流试验装置将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 绝缘子泄露试验装置不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 绝缘子泄露试验装置仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

绝缘子的绝缘耐压试验方法

支柱绝缘子和悬式绝缘子的预防性试验项目主要包括：零值绝缘子检测、绝缘电阻测量、交流耐压试验、绝缘子表面污秽物的等值盐密测定等。
1.绝缘电阻的测试
清洁干燥的良好绝缘子，其绝缘电阻是很高的。电瓷有裂纹时，绝缘电阻一般也没有明显的降低。当电瓷龟裂处有湿气及灰尘、脏污入侵后，绝缘电阻将显著下降，仅为数百甚至数十兆欧，用兆欧表可以明显地检出。测量多元件支柱绝缘子每一个元件的绝缘电阻时，应在分层胶合处绕铜线，中试控股然后接到兆欧表上，以免在不同位置测得的绝缘电阻数值相差太大，造成误判断。《规程》规定，用2500V兆欧表测量绝缘电阻时，多元件支柱绝缘子和每片悬式绝缘子的绝缘电阻不应低于300MΩ。500kV悬式绝缘子的绝缘电阻不低于500MΩ。

2.交流耐压试验
对于单元件的支柱绝缘子，交流耐压目前是zui有效、zui简易的试验方法。预防性试验时，可用交流耐压试验代替测量电压分布和绝缘电阻，或用它来zui后判断用上述方法检出的绝缘子。
对于绝缘子的交流耐压试验，各级电压的支柱绝缘子和悬式绝缘子的交流耐压试验电压标准见表1-1和表1-2。按试验电压标准耐压1min，在升压和耐压过程中不发生跳弧为合格。
