芯棒样品交流耐压和泄漏电流试验装置

绝缘子常规试验项目与试验判断标准

一、测量电压分布(或零值绝缘子检测)
正常时，绝缘子串各绝缘子有一个电压分布，当其中一个或几个劣化后，其电压分布就变化了，将原来作用在劣化绝缘子上的电压转移到其他绝缘子上，特别是其邻近的绝缘子电压升高最大。因此，必须将劣化的绝缘子采用测电压分布的办法及时地检出。如果被测绝缘子承受电压为零值时则称为零值绝缘子，从而检测出劣化的绝缘子。
测试电压分布的方法很多，如零值绝缘子测试仪、短路叉、电阻和电容分压杆及数字式高电压表等。
二、绝缘电阻测试
对于龟裂处有湿气和污染后，绝缘电阻将明显下降。对多元件支柱绝缘子的每一个元件，中试控股应在分层胶合处绕铜线，然后接到兆欧表，避免在不同位置测的数值相差太大，造成误判断。
绝缘电阻的允许值为针式支柱绝缘子每一元件和每片悬式绝缘子的绝缘电阻不应低于300MΩ(2500V兆欧表)。
三、交流耐压试验
此实验是判断绝缘子耐电能力的直接的方法。在预防性试验时，可用他后判断绝缘子的绝缘性能。对于支柱绝缘子的交流耐压标准可见（预规）。用试验变压器测试悬式绝缘子的交流耐压标准可参考下表。
悬式绝缘子交流耐压试验电压标准
四、表面污秽物等值盐密
此试验为新增项目，目的是累积每个电站污染状况定量数据，为准确调正防污绝缘水平提供数据。盐密值超过规定时，应根据情况采取调爬、清扫、涂料等措施。含盐量可用测盐溶液电导率或密度的方法来确定。

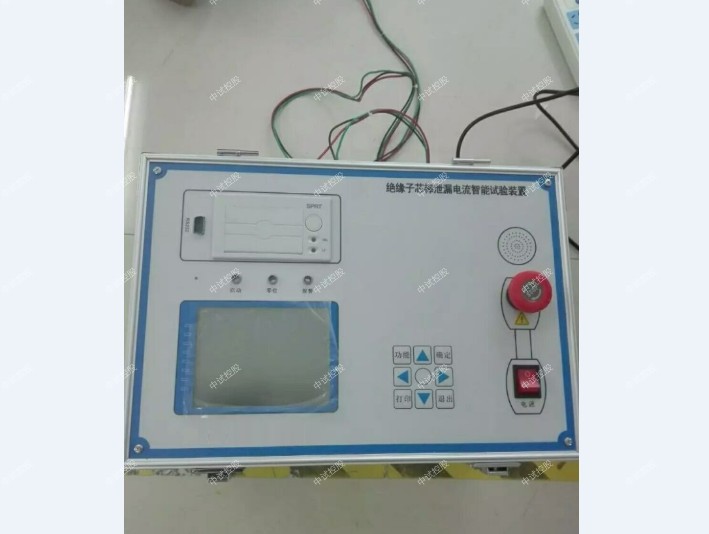

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 芯棒样品交流耐压和泄漏电流试验装置超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、整机技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
芯棒样品交流耐压和泄漏电流试验装置电流精度：  ≤1.5% (F.S) ± 5个字

四、操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 芯棒样品交流耐压和泄漏电流试验装置仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

支持绝缘子绝缘电阻不合格的原因

某供电局对支持绝缘子测量绝缘电阻，预防性试验中多次发现低绝缘电阻绝缘子'及叫加以更换。
    (1)10kV开关柜测得u相和w相的绝缘电阻分别为20MΩ. 50MΩ（应大于300MΩ）．经检查为断路器支持绝缘子裂纹、不合格，予以更换。
    (2)35kV中置式开关柜爬电严重，紧急停电后测得U. V.w三相绝缘电阻均为400MΩ ，中试控股交流耐压只能加到35kV，经检查为小车开关柜支持用有机绝缘子沿面受潮，环境湿度90%，经除湿机干燥处理后合格。

在线检测绝缘子的绝缘值的新方法有哪几种？

(1)自爬式不良绝缘检测器；
(2)电晕脉冲式检测器；
(3)电子光学探测器；
(4)利用红外热像仪检测不良绝缘子；
(5)利用紫外成像仪检测不良绝缘子。
