变压器内部绕组情况测试仪变压器绕组变形判断方法注意事项：

a) ZSBX-9000变压器绕组变形测试仪变压器绕组发生变形的必要条件是出口短路、近区短路或多次过流动作、运输中发生冲撞；

b) 在低频部分(几十kHz)频响曲线一般能够较好地重合，否则应首先怀疑测试接线接触不良；

c) 一般来说35kV及以下变压器(包括厂变)频响特性一致性可能较差，应在交接时留原始数据待比较；

d) 测得的频响曲线一般在+20~-80dB之间，如果超出应检查试验回路是否接触不良或断线；

e) 角接绕组分开试验时三相频响特性可能不一致；

f) 平衡绕组可能引起三相频响特性不一致；

g) 绕组严重变形会影响临近绕组的频响特性；

h) 有些小厂及现场检修的变压器，由于工艺较差可能导致变压器绕组频响特性不一致；

i) 有资料表明温度对频响特性有影响；

j) 纠结式绕组有换位导线时可能导致变压器绕组频响特性不一致；

ZSBX-9000变压器绕组变形测试仪变压器绕组变形判断方法注意事项：

a) 中试控股变压器绕组发生变形的必要条件是出口短路、近区短路或多次过流动作、运输中发生冲撞；

b) 在低频部分(几十kHz)频响曲线一般能够较好地重合，否则应首先怀疑测试接线接触不良；

c) 一般来说35kV及以下变压器(包括厂变)频响特性一致性可能较差，应在交接时留原始数据待比较；

d) 测得的频响曲线一般在+20~-80dB之间，如果超出应检查试验回路是否接触不良或断线；

e) 角接绕组分开试验时三相频响特性可能不一致；

f) 平衡绕组可能引起三相频响特性不一致；

g) 绕组严重变形会影响临近绕组的频响特性；

h) 有些小厂及现场检修的变压器，由于工艺较差可能导致变压器绕组频响特性不一致；

i) 有资料表明温度对频响特性有影响；

j) 纠结式绕组有换位导线时可能导致变压器绕组频响特性不一致；

变压器绕组变形分析仪原理：

根据绕组在不同频率的电压下，绕组的线性电阻、容抗、感抗发生变化，由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。仪器严格按照规程，线性扫频分布在(1kHz)～(2MHz)，分段扫频测量为(0.5kHz)～(1000kHz)。

仪器采集控制采用高速、高集成化微处理器，具有高灵敏度，精确有力。我们以10KV变压器，中试控股联结组别为Dyn11为例：

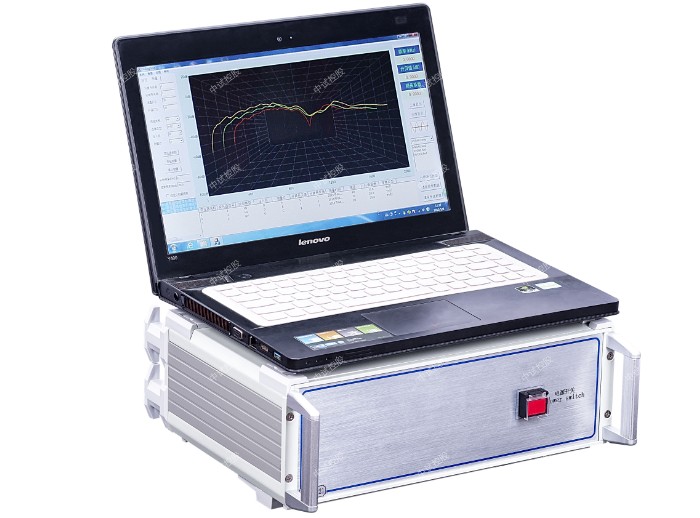

ZSBX-9000变压器绕组变形测试仪/变压器内部绕组情况测试仪

一，概述
1，变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；
2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
3，基于以上思想和先进的测量技术，本公司设计了变压器绕组变形测试仪，该中试控股仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。
4，本变压器内部绕组情况测试仪符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。
二，技术特点
1.变压器内部绕组情况测试仪采用先进的DDS扫频技术；
2.采用高速，高集成化微处理器设计；
3.双通道16位AD采样；
4.自带高亮度7寸彩色触摸屏，亮度可调；
5.自带热敏打印机，可随时打印数据，打印浓度可调；
6.zui大可以保存100组测量数据，可随时查阅数据或上传至PC机；
7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；
8.采用USB2.0接口；
9.主机尺寸：31cmX15cmX15cm；
10.主机重量： 4.0KG。
11.工作电源：AC220V±10%，(50±1)HZ ;
12.工作环境：-10℃～50℃  湿度<90％ 无结露。
三，技术参数
1，设置两种不同的扫描方式：线性扫描，分段扫描；
线性扫描：
10HZ-1MHZ  分辨率0.5KHZ  2000扫描点
100HZ-2MHZ  分辨率1KHZ   2000扫描点
10HZ-1MHZ  分辨率0.25KHZ   4000扫描点（只上位机可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000扫描点（只上位机可用）
自定义起始频率，扫描间隔，扫描点数（只上位机可用）
