变压器绕组变形频响法测试仪

时间：2020-12-27

变压器绕组变形频响法测试仪

阻抗法电力行业标准DL/T1093-2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。

4.1 ZSBX-VI变压器绕组变形测试仪仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由中试控股信号生成及信号测量组成，分析部分由笔记本电脑完成，测量部分由USB通用接口与笔记本电脑连接，即插即用，使用方便。

4.2 在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

4.3 仪器具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术流派的测量模式。其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析。

4.4 仪器智能化程度高，中试控股使用方便，具有自动量程调节，自动采样频率调节等多种功能。

4.5 软件采用windows平台，兼容windows98/2000/winXP。

4.6 提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意频段放大进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

4.7 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。

4.8 软件人性化特点明显，测量的各种条件多为选择项，中试控股变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。

4.9 软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观察和停止测量。

4.10 每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。

4.11 测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。

变压器绕组变形频响法测试仪检测变压器是否发生变形

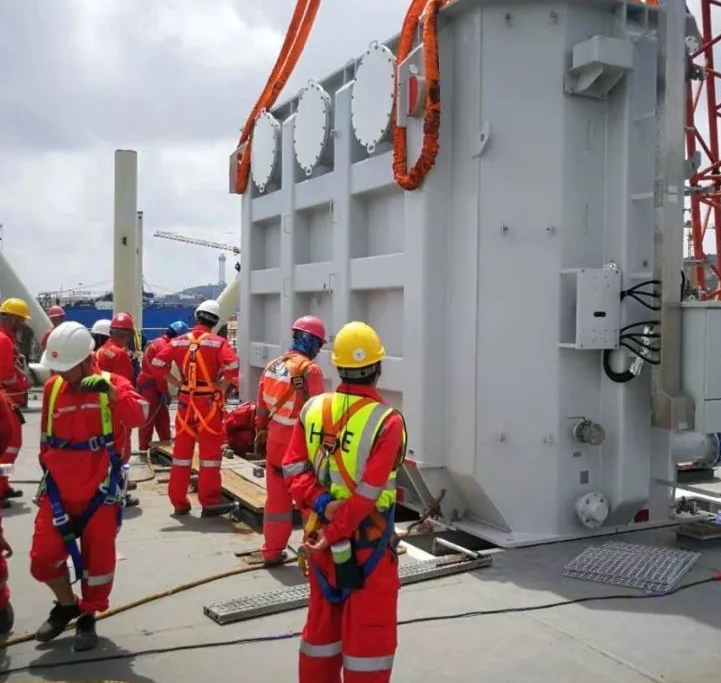

变压器是电力系统中不可缺少的重要仪器，在变压器检修或运输时可能会造成变压器绕组变形，同时变压器在试验过程中也可能发生匝间、相间短路等。根据国标DL/T 911-2016《电力变压器绕组变形的频率响应分析法》的变压器绕组变形测试仪能有效检测变压器是否发生变形，及匝间，相间问题，并能已二维或三维两种模式显示。

变压器绕组变形分析仪原理：

根据绕组在不同频率的电压下，绕组的线性电阻、容抗、感抗发生变化，由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。仪器严格按照规程，线性扫频分布在(1kHz)～(2MHz)，分段扫频测量为(0.5kHz)～(1000kHz)。

仪器采集控制采用高速、高集成化微处理器，具有高灵敏度，精确有力。我们以10KV变压器，联结组别为Dyn11为例：

变压器绕组变形频响法测试仪频率响应图谱的特征
1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，就算是同一的也一样。这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。国产和进口变压器，由于结构设计上有一定的差异，频谱有较明显的差别。
2、具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、chang用变压器的一致性较差
chang用变压器(包括chang变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且chang用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计提供依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
本系统可以对已经存盘的数据进行回显，中试控股在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达zui大时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。

变压器绕组变形测试仪检测变压器是否发生变形

变压器绕组变形分析仪原理：

变压器绕组变形频响法测试仪根据绕组在不同频率的电压下，绕组的线性电阻、容抗、感抗发生变化，由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。仪器严格按照规程，线性扫频分布在(1kHz)～(2MHz)，分段扫频测量为(0.5kHz)～(1000kHz)。

综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。

ZSBX-VI变压器绕组变形测试仪/变压器绕组变形频响法测试仪

一系统简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按电力行业标准DL/T911－2016、国际电工标准IEC采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。
1.1主要技术特点
 采用扫频法对变压器绕组特性进行测量，中试控股不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
 测量速度快，对单个绕组测量时间1-2分钟。
 频率精度非常高，频率精度为0.005% 。
 采用数字化频率合成，频率稳定性更高。
 采用5000V电压隔离、充分保护测试电脑安全。
 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
 采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC600。
 采用windows平台，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
 采用数据库保存测试数据，对测试数据的管理简洁方便。
 软件管理功能强大，中试控股充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
 变压器绕组变形频响法测试仪软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
 软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。

1.2主要技术指标
 测量速度：单相绕组1分钟-2分钟
 输出电压：Vpp-20V测试过程中自动调整
 输出阻抗：50Ω
 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
 扫频范围：100Hz－2MHz
 频率精度：0.005%
 扫频方式：线性或对数，扫频间隔和点数可任意设置
 曲线显示：幅频曲线
 测量动态范围宽：－120dB～20dB
 供电电压：AC220V±10%

ZSBX-VI变压器绕组变形测试仪用于测试各种等级电力变压器(6kV~750kV)及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。中试控股变压器绕组变形测试仪采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
