模拟高压断路器跳合闸动作装置

试验步骤   第一步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。
             第二步：试验接线。
             第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟装置的跳、合闸时间及跳、合闸线圈的电流值。
         第四步：中试控股用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断路器模拟装置合闸。
             第五步：加故障量进行整组试验。

             第六步：按下断路器模拟装置的“失灵按钮”，加故障量进行失灵保护的测试。

举例说明
断路器模拟装置跳、合闸的动作过程：
断路器模拟装置的合闸操作通过DCS或操作控制开关进行。
断路器模拟装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。

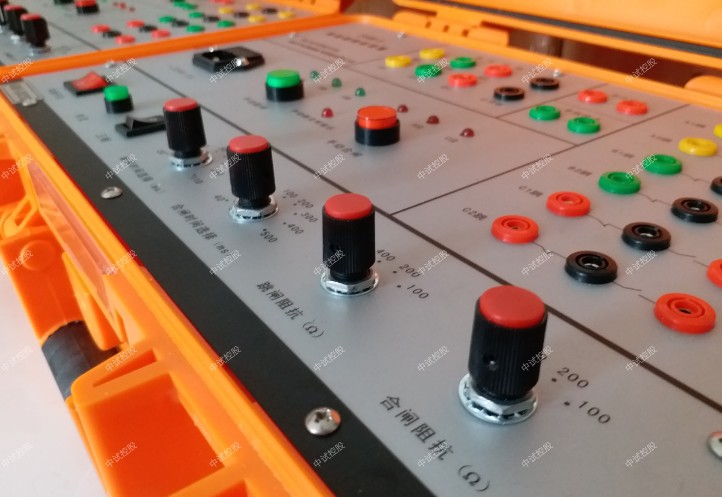

ZSGM-3高压断路器模拟装置外形结构为便携式使用工程塑料防水机箱，适用于现场试验使用。

特征
1、断路器位置输出接点：
断路器位置输出接点6对，相互独立。分为两组，与断路器跳闸线圈相对应。
2、手合、手跳接点：
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。

工作电源电压 AC 220V 10% 50Hz
跳、合闸操作电压 DC 220V或DC 110V
跳、合闸线圈 单合单跳线圈，跳闸3相，合闸3相
动作方式 单相/三相
跳、合闸时间
跳闸时间选择 20ms-110 ms，误差不超过±5 ms
合闸时间选择 40ms-500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms）
跳、合闸电流 　
跳闸电流（电阻）选择  ∞Ω、400Ω、200Ω、100Ω,可以根据要求任意配置。
合闸电流（电阻）选择 ∞Ω、400Ω、200Ω、100Ω,可以根据要求任意配置。
断路器失灵
开出量 　
模拟高压断路器跳合闸动作装置接点容量 DC-0.5A/220V

AC-5A/220V

中试控股断路器位置输出接点 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。每相1对常开和1对常闭接点。
手合、手跳接点 手合、手跳按钮各有一对同步输出常开接点

断路器失灵——当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。
