高压模拟断路器

动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当断路器模拟装置接到合闸命令时，经过80ms合闸时间延时，断路器模拟装置合上，中试控股断路器模拟装置辅助继电器常开接点闭合，常闭接点打开；同理，断路器模拟装置接到跳闸命令时，经过40ms跳闸时间延时后

断路器模拟装置跳开，断路器模拟装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，断路器模拟装置重合上。
当断路器模拟装置失灵时，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失。

简介

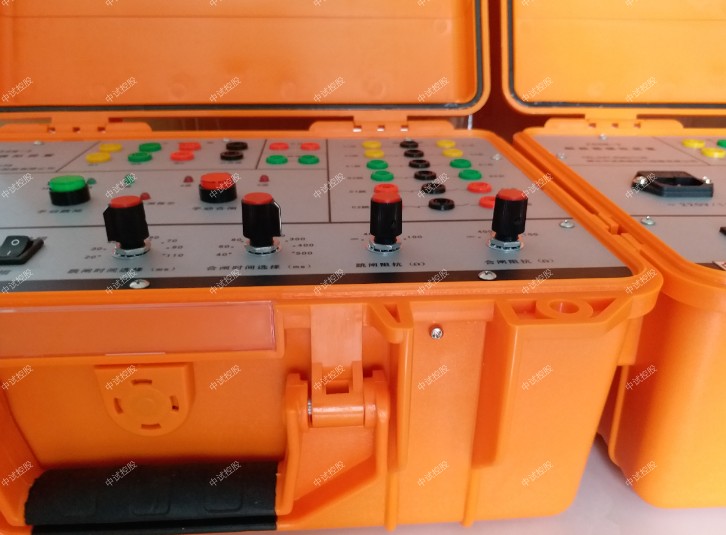

复合式消弧电路(电子消弧+机械消弧),大大提高了装置的使用稳定性!ZSGM-3高压断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的回路设计，可以模拟6-110KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。ZSGM-3高压断路器模拟装置外形结构为便携式使用工程塑料防水机箱，适用于现场试验使用。

特征
1、高压模拟断路器断路器位置输出接点：
断路器位置输出接点6对，相互独立。分为两组，与断路器跳闸线圈相对应。
2、手合、手跳接点：
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。

工作电源电压 AC 220V 10% 50Hz
跳、合闸操作电压 DC 220V或DC 110V
跳、合闸线圈 单合单跳线圈，跳闸3相，合闸3相
动作方式 单相/三相
跳、合闸时间
跳闸时间选择 20ms-110 ms，误差不超过±5 ms
合闸时间选择 40ms-500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms）
跳、合闸电流 　
跳闸电流（电阻）选择  ∞Ω、400Ω、200Ω、100Ω,可以根据要求任意配置。
合闸电流（电阻）选择 ∞Ω、400Ω、200Ω、100Ω,可以根据要求任意配置。
断路器失灵
开出量 　

高压模拟断路器接点容量 DC-0.5A/220V，AC-5A/220V
断路器位置输出接点 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。每相1对常开和1对常闭接点。
手合、手跳接点 手合、手跳按钮各有一对同步输出常开接点

技术参数
1、中试控股断路器位置输出接点：
断路器位置输出接点12对，相互独立。与断路器跳闸线圈相对应。
2、手合、手跳接点：
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
