不接地有载调压分接断路器测试仪

机构滑档问题的判断
　　对于复合式结构的有载开关，一般采用调压控制器来控制升降操作和档位显示以及逐级顺序控制，而有载机构本身只是通过分接位置指示盘提供位置信号(无源接点)，开关分接指示盘，机构部分用以升降操作的逻辑控制。当控制器接收到档位变位信号时，会发出命令停止调压，即完成升/降1档的操作。相反，则是中试控股由于控制器故障显示信号在调压过程中有中断现象。如110 kV湘河变电站主变压器有载开关，出现的有载开关滑档问题，现象是由3档升压操作时，直接到5档，且控制器不显示4档，降档操作时，也是由5档直接到3档。对有载开关进行吊芯检查，发现机构内部分接位置，指示盘上指示杆的铜片磨烂，与指示杆的铜片接触不实，恰好 4档时接触不良，造成滑档，更换新的铜片后升降操作正常。

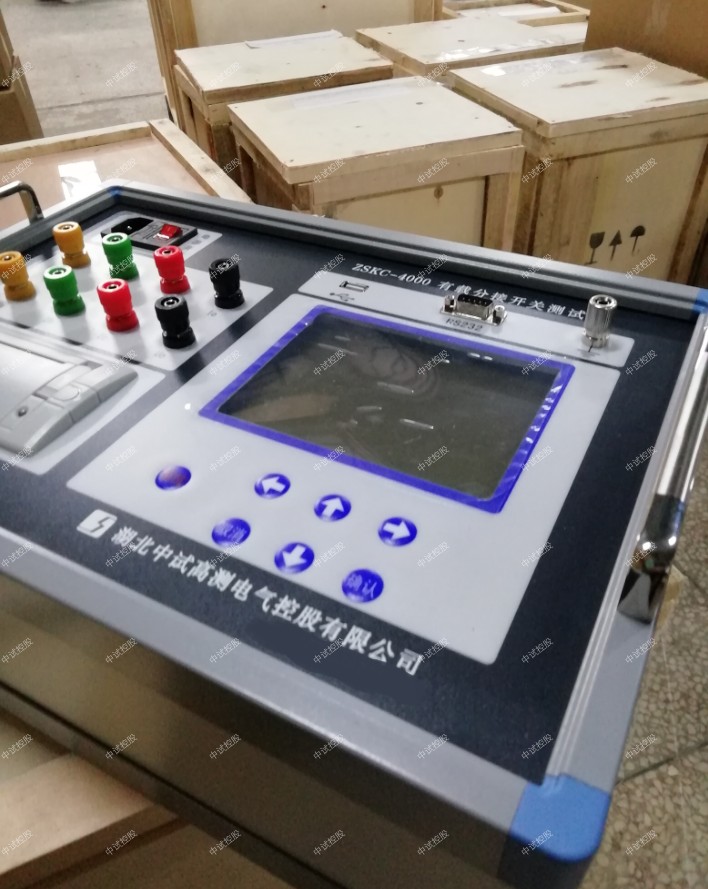

ZSKC-3000 变压器有载分接开关测试仪
变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。中试控股用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。中试控股可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

参  数 指  标 参  数 指     标
电压输出 >20V 工作电源 AC220V±10%，50Hz
电流输出 ≥1A 功率 180W
电阻测量范围 0.3~40Ω 电阻测量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
时间测量范围 1ms~256ms 时间测量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采样频率 10~20KHz
工作温度 0~40℃ 工作湿度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障现象
不接地有载调压分接断路器测试仪故障原因及解决方法
开机后显示屏无显示 检查AC220V电源及保险管。
三相电流不平衡 检查测试接线，确保接触良好。
测试不正常 检查灵敏度和量程设置，选择合适的灵敏度和量程。
打印机不打印
1．检查打印机指示灯，如不亮按SEL键使之亮。
2．不接地有载调压分接断路器测试仪检查是否有打印纸。
3．按住【走纸】键再接通电源，待纸走动时再松开【走纸】键，打印机开始自检。
4．中试控股检查打印机插接件是否松动，确保接触良好。

原因分析
　　 改造中更换调压控制器后，因为新控制器内置有补偿电容，所以将外置电容拆除，而内置电容接在控制器内部的升、降输出端子间，在未拆除外置电容C时，机构可以反向操作，电机能够启动，但在外置电容拆除后，到达极限位时，由于相应的电气限位开关处于打开位置，无法将控制器内部的电容接入电机绕组，进行移相补偿，所以电机缺相不会启动，无法正常操作，中试控股只有拨动机构使其反向转动一个角度，让限位开关闭合方能操作。在现场有时会出现机构到极限位后依旧能操作的现象，这是因为机构切换动作后，未能完全到位所致，属于有载开关吊芯后调整装配误差，大多数再往返操作就无法正常操作了。
