有载调压分接断路器中性点接地测试仪

 变压器有载开关测试仪注意事项

       1、仪器的操作者应具备一般电气设备或仪器的使用常识。
　　
　　2、在使用仪器前一定要认真阅读本说明书；
　　
　　3、本仪器在环境温度-5℃～40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏。
　　
    4、不能将两组以上的线连在一起作为一路测量，不用的线要开路。
　　
　　5、中试控股测试结束后，先关闭仪器再拆除所有接线。

　　6、电源插座上设有保护地线，请将插头插入带地线三眼插孔内。
　　
　　7、仪器输出最高电压24V，现场测试时先接好所有引线，再打开仪器电源。
　　
　　8、仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量。

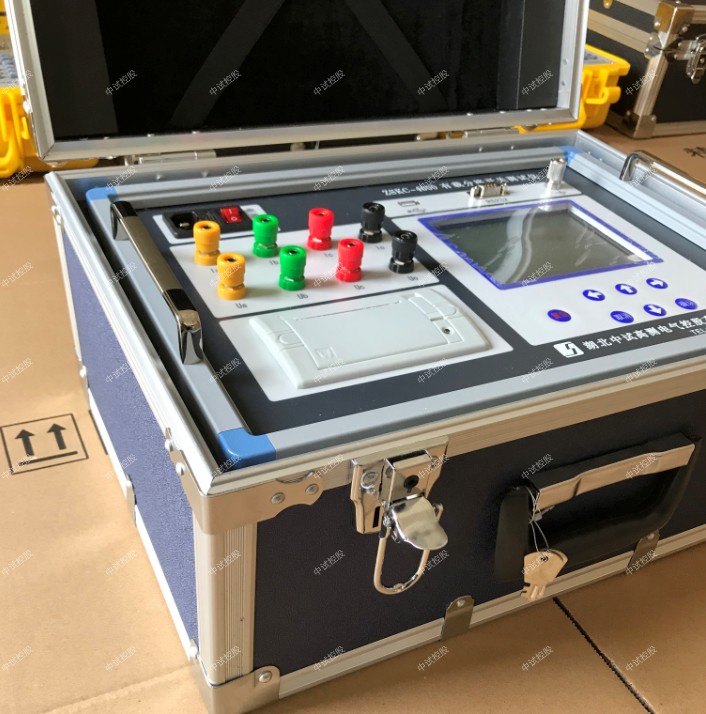

ZSKC-3000 变压器有载分接开关测试仪
变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。中试控股用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。中试控股可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

参  数 指  标 参  数 指     标
电压输出 >20V 工作电源 AC220V±10%，50Hz
电流输出 ≥1A 功率 180W
电阻测量范围 0.3~40Ω 电阻测量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
时间测量范围 1ms~256ms 时间测量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采样频率 10~20KHz
工作温度 0~40℃ 工作湿度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障现象
故障原因及解决方法
开机后显示屏无显示 检查AC220V电源及保险管。
三相电流不平衡 检查测试接线，确保接触良好。
测试不正常 检查灵敏度和量程设置，选择合适的灵敏度和量程。

打印机不打印
1．检查打印机指示灯，如不亮按SEL键使之亮。
2．检查是否有打印纸。
3．按住【走纸】键再接通电源，待纸走动时再松开【走纸】键，打印机开始自检。
4．中试控股检查打印机插接件是否松动，确保接触良好。

对于35 kV主变压器，有载开关多为复合式结构，即电机、传动机构、开关本体合为一体，没有机构控制箱，远方装有调压控制器。电机电源虽接两相交流电，但电机也是三相异步电机，三相异步电机接两相电源时，如果是静止的电动机，一般不能正常启动且发出嗡嗡声，这是因为电动机通入对称的三相交流电源后会在定子铁芯中产生旋转磁场，但当缺一相电源后，定子铁芯中产生的是单相脉动磁场，它不能使电动机产生启动转矩。至于复合式有载调压机构所用的三相异步电机大多功率很小，中试控股一般不超过180 W，加之电机主要是用来弹簧储能，启动负载较小，为了改善启动性能，并便于控制及接线方便，通常在两相交流电源中取任意一相通过补偿电容移相后输出产生“第三相电源”，由于电机电源三相不对称，此时电机定子绕组将产生椭圆形旋转磁场，也可使负载不大的电机正常顺利启动。
