35KV高压开关机械特性测试仪

高压断路器综合测试仪是bai适用于国内外生产的所du有型号zhi的金属触头的SF6开关的仪器。

l 动作电压：中试控股机内提供DC30～250V/20A(瞬时工作)数字可调断路器动作电源，自动完成断路器的低电压动作试验。

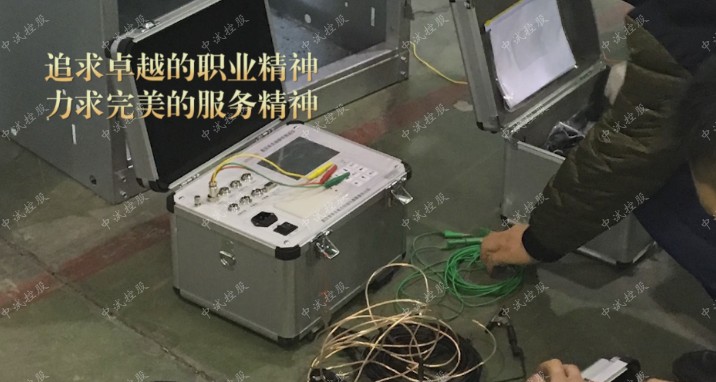

ZSGK-9D 开关(断路器)机械特性综合测试仪(石墨触头)
简介
ZSGK-9D断路器动特性分析仪(石墨触头)是为适应各种特殊高压开关动作特性测试的需要，它以高端工控机为核心，内置800MHZ高速处理器，开机仅需10秒。高压开关动特性测试仪主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。本高压开关动特性测试仪大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题，通用传感器现场安装方便、简单、易于操作。


特征
1、机内主机为工控机。
2、满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。
3、时间：12个断口的固有分、合闸时间，同相、相间同期。
4、弹跳：弹跳时间，弹跳次数，弹跳过程，弹跳波形。
5、速度：刚分、刚合速度，最大速度，速度波形。
6、行程：超行程，过冲行程。
7、电流：分、合闸线圈的分、合闸电流值、波形图。
8、35KV高压开关机械特性测试仪重合闸：任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。
9、动作电压：机内提供DC20～250V、10A(额定工作)数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
10、万能通用式测速传感器 安装极为方便，简捷。
11、本高压开关动特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
12、开关动作一次，得到所有数据及图谱。
13、主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间。
14、配备U盘接口，可直接把数据保存到U盘。
15、主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
16、中文菜单操作，使用方便。
17、全中文内置打印机打印所有数据及图谱。
18、刚分、刚合速度相应地编制了分析软件，根据需要，任意分析




35KV高压开关机械特性测试仪输入电源 220V±10% 50Hz±10%
大气气压 86～106kP
温度 -10～40℃
湿度 ≤80%RH
时间 4000.0ms 分辨率: 0.1ms
速度 20.00m/s 分辨率: 0.01m/s
行程 800mm 分辨率：0.1mm
电流 20A 分辨率：0.01A
内部电源 220V/10A
仪器体积(长×宽×高) 360×280×300mm3
重量 10kg

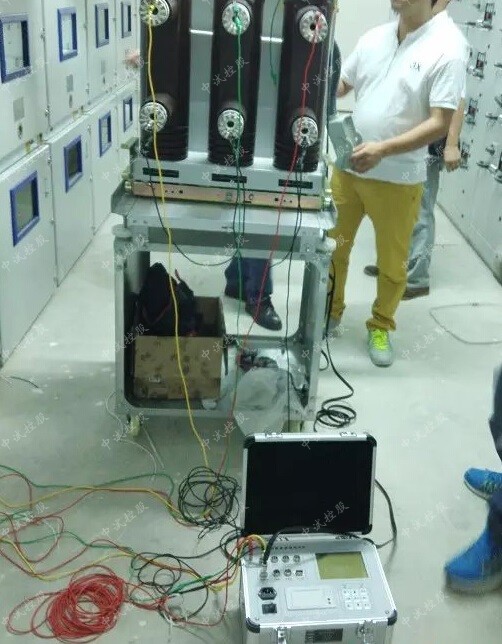

电力工作者在工作中，经常需要用到断路器动特性测试仪，用该设备来对断路器进行动特性测试，测出的参数作为断路器性能的重要指标，在实际的工作中，电力工作者使用断路器动特性测试仪的时候，经常发生断路器分明已经动作了，但是仪器上并没有数据显示，这是什么原因造成的，又如何解决呢？中试控股为您简单介绍。

断路器动特性测试仪发生原因

断路器动特性测试仪发生原因：

1、地线未完全接好

解决方案：仔细检查接地线并重新拧紧接地线。

2、闭合线圈或开路线圈电阻过大，负载过小（当线圈电流小于1A时，容易发生），使仪器提前触发，不采集数据。

解决方案：重新测试短路保护。（有关如何消除短路保护的更多信息，见第22页）

3、如果数据不可用，则关闭控制电路将被损坏，如果数据不可用，则关闭控制电路将被损坏。

35KV高压开关机械特性测试仪处理方法：

暂时测试了现场使用的功率控制通道。如果没有要关闭的数据，请使用开放通道进行测试。该方法是将打开控制线（绿色和黑色）连接到闭合线圈，并通过打开控制操作关闭测试过程。使用仪器提供的内部电源来关闭开关并切换测试，必须解锁。请现场技术人员或开关根据现场控制柜的控制接线图协助解锁。中试控股电源在现场运行，并在“外部触发”模式下进行测试。

断路器动特性测试仪使用方法比较简单，电力工作者在遇到断路器动作了没显示，可以按照以上的方法来找原因并进行处理
