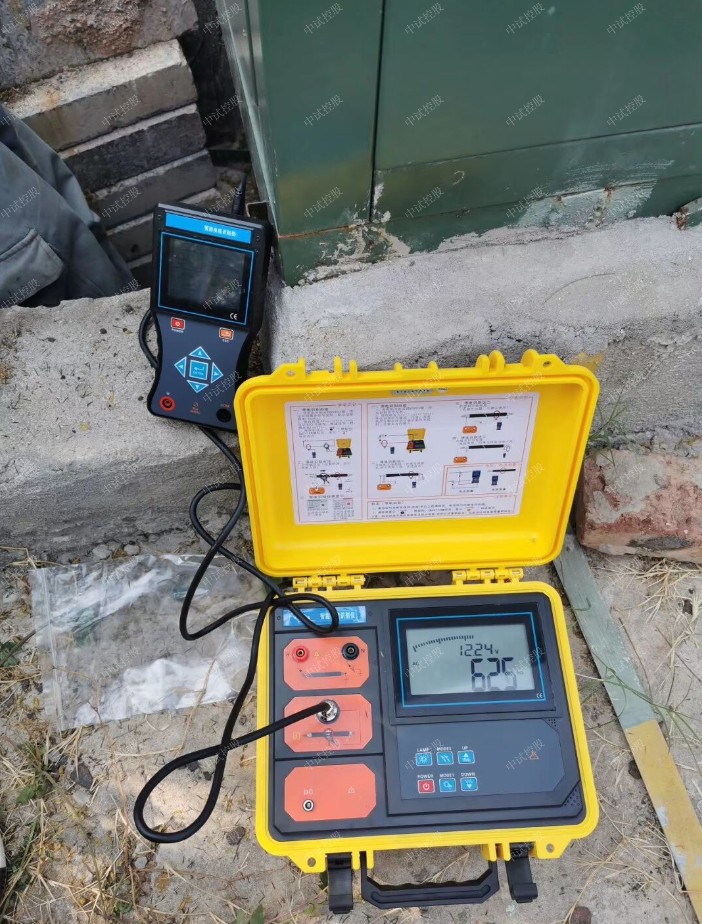

运行中的电缆识别仪

ZSCI-9500多功能电缆识别仪电缆故障的查找面临的情况复杂多样，操作人员的安全不能得到保障，电缆识别仪脉冲电流法将高压与仪器分离，保证了中试控股仪器及测试人员的安全，并且波形容易识别，因而得到了广泛应用。

二次脉冲法




运行中的电缆识别仪这样的测试方法可以更加快速的得到故障位置，减少了工作人员在高压电缆附近工作的危险，提升了准确率，随着科技的进步，相信二次脉冲法将成为电缆识别仪测试的最有效方法。



运行中的电缆识别仪发射机规格

ZSCI-9500多功能电缆识别仪功    能：产生电流脉冲信号；显示剩余电池电压
电    源：DC 12.6V大容量可充锂电池，DC充电接口，充满电连续工作约8小时
显示模式：超大LCD显示剩余电池电压，白色背光
脉冲电压：500V
脉冲电流：最大30A（取决于回路电阻的大小）
脉冲频率：40次/分钟
脉冲宽度：2ms
测试线长：3米，带鳄鱼夹，红黑各1条
工作温度：-25～60℃
存储条件：-20℃~50℃，≤95％RH, 无结露
尺    寸：320mm×275mm×145mm
仪表质量：2.5kg
电池电量：当电池电压低于9.5V时，提醒给电池充电
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力

3．接收机规格
功    能：检测电流脉冲信号；测量交流电压
电    源：DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
额定电流：约180mA max
显示模式：3.5寸真彩液晶屏显示，动态显示信号强度
仪表尺寸：主机：长宽厚207mm×101mm×45mm
柔性电流钳：线径约12.5mm
线圈内径：φ200mm
线    长：柔性线圈引线长度：2m
电压测试表笔线长：1m (红黑各1条)
检测范围：线圈可检测回路电阻为0Ω～2kΩ的脉冲信号
电压量程：AC 0.01V～600V(50Hz/60Hz)
电压精度：±1%±1dgt
检测速率：约1秒/次
增益调节：5级，按左右箭头键调节信号放大倍数
液晶亮度：按上下箭头键可以调节LCD背光亮度
自动关机：开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压：当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
工作温湿度：-10℃～40℃；80%Rh以下
存放温湿度：-10℃～60℃；70%Rh以下
仪表质量：主机370g(带电池)
电流钳：172g
绝    缘：中试控股仪表线路与护套外壳之间≥100MΩ

运行中的电缆识别仪

ZSCI-9500多功能电缆识别仪埋深测量注意事项

埋深测量是电缆识别仪在探测地下管线情况的常用方法，我们常用的方法是是在路由的正上方，接收机垂直且贴近地面，在路由信号值稳定时按下键，进入管线埋深测量。约十秒后屏幕显示直读法测量的埋深值，以厘米表示。正常情况下如测量停止，按键即可返回路由测量状态，如果在一分钟内无操作，也可自动返回路由状态。
ZSCI-9500多功能电缆识别仪测得结果有时无法判断它是否准确，中试控股电缆识别仪为大家介绍一个技巧的方法是：回到路由状态，将接收机垂直提升约20厘米，再次测量埋深，如果结果也相应增大20厘米左右，则测量是可信的。但由于测量环境存在较大干扰的情况居多，测量的埋深可能有所波动，甚至超过设计技术指标，这时再按一次键，可使埋深测量连续进行，每次既显示当前测量值，同时又对已测得数值作统计平均，显示的平均值将更接近于实际的埋深。
埋深测量时要保证电缆识别仪接收机的状态不能改变，如果发生状态改变，如此时发射机的信号强度发生了变化，或接收机位置偏移、抬高了，都将导致测量的埋深值不真实，这时应重新回到路由状态，待路由值稳定后再测量埋深。
