数字电缆识别仪

数字电缆识别仪要保证数据的精确度

电缆识别仪我们需要的是一方面当然是要有很好的精确度，如果精确度不够的话，我们使用就等于白费,如果不准确会影响到后期的时候。除了准确度以外，就是要保证使用的寿命。
中试控股采用普通电压电流比率计型接地电阻表（俗称“接地摇表”）测量接地电阻时，通过铁塔的接地装置应将接地引下线与铁塔分开后进行测量；通过非预应力钢筋混凝土电杆的接地装置，应从杆顶将接地引下线与避雷线脱离后进行测量。
在系统初始状态下，按下直流电阻测试仪设置按键，进入设置功能状态，将材料选项设置为未知，测量模式设置为电阻，工作模式设置为标准，测量速度设置为标准，按下返回键返回到系统初始状态。

操作电缆识别仪需要什么方面的知识

数字电缆识别仪在电器行业，有很多专用的仪器仪表，例如电缆识别仪，这些仪器都属于专业设备，普通人很少接触到，但是行业内的工作人员都对它非常熟悉，其实，我们公司的电缆识别仪经过多次的改进，不论是操作界面，还是操作流程，都非常的简单易懂，不需要有太多的专业知识。

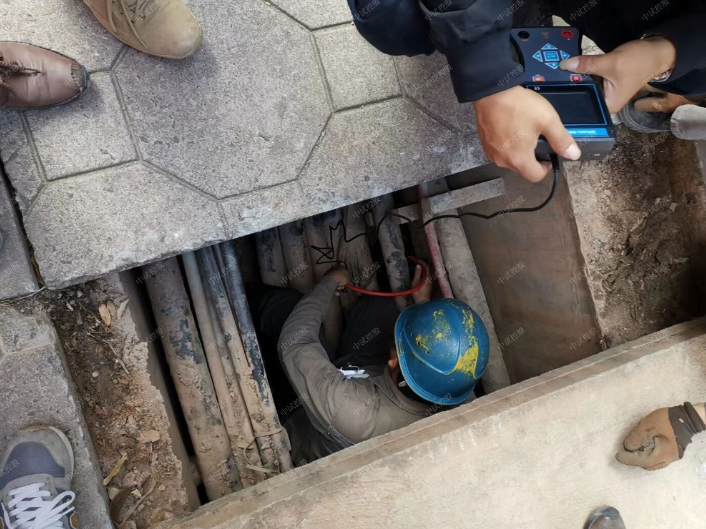

我们在操作电缆识别仪的时候，只需要接好发射源和接收机的插口，打开发射源和接收机电源开关核对方向，就可以进行识别工作了，我们可以通多电表的状态判断故障的位置，操作简单，判断准确。
电缆识别仪的使用非常方便简单，只要参照我们的说明书，需要过多的专业技能也可以准确的找到故障点，解放了人力物力，还节约了时间。

数字电缆识别仪是中试控股为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

ZSCI-9500多功能电缆识别仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

ZSCI-9500多功能电缆识别仪带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

ZSCI-9500多功能电缆识别仪停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

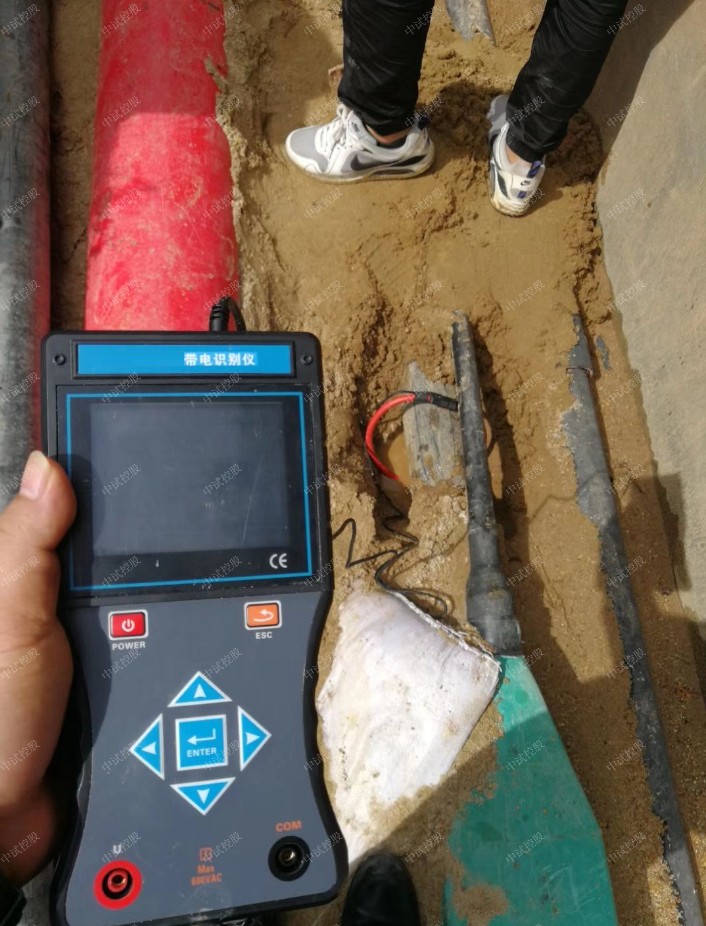

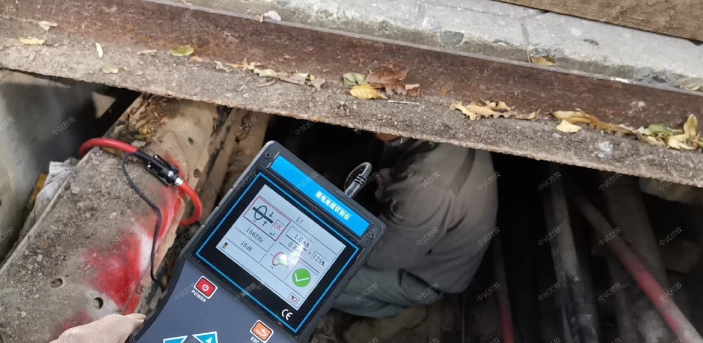

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
中试控股脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
ZSCI-9500多功能电缆识别仪测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）
电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：中试控股发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
